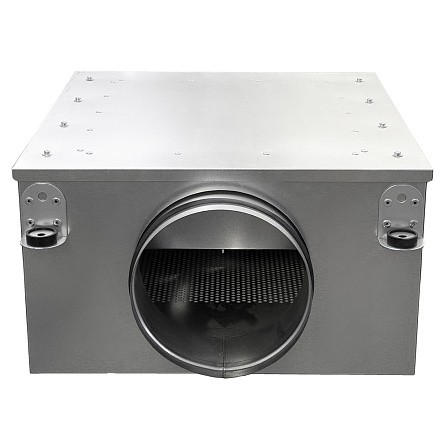

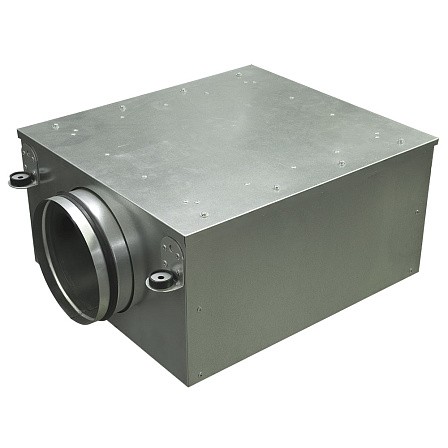

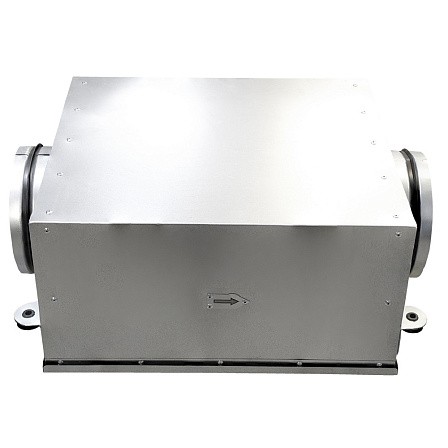

Вентилятор канальный шумоизолированный CV-SH-100-АС/1-0,07/2600
Вентилятор предназначен для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции и создания необходимого для этого перепада давлений (на выходе и входе вентилятора).
Вентиляторы CV можно устанавливать в любом положении, преимущественно в горизонтальном.
Рабочее колесо вентиляторов имеет назад загнутые лопатки. Электродвигатель однофазный на напряжение 230 В ± 10%.
Шумоизоляционный кожух позволяет снизить уровень звукового давления.
Корпус изготавливается из оцинкованной стали. Изоляция - негорючая минеральная вата. Соединение деталей корпуса производится с помощью саморезов и заклепок.
Габаритные размеры
|
Типоразмер |
d |
L |
L1 |
B |
B1 |
Lm |
Bm |
Hm |
Масса, кг |
|
100 |
98 |
460 |
502 |
350 |
297 |
580 |
362 |
185 |
10,8 |
Технические характеристики
|
Модель |
Номер кривой |
Частота вращения макс. n, об/мин |
Мощность, кВт |
Ток ном., А |
Число фаз |
Конденсатор, мкФ |
Шум Lp, дБ(A) |
Температура, °С |
|
|
tmin |
tmax |
||||||||
|
CV-SH-100-АС/1-0,07/2600 |
1 |
2600 |
0,07 |
0,3 |
1 |
3 |
33,6 |
-30 |
+40 |
Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.
Аэродинамические характеристики
* Технические параметры могут варьироваться в пределах ±10%.
Электрические схемы подключения
Сечение питающего кабеля: 3х1,5 мм2 (L, N, PE).
Номинал автоматического выключателя: 1Р С6.
Данные значения носят рекомендательный характер и должны подбираться в соответствии с ПУЭ - по типу применяемого кабеля и по условиям его прокладки.
При использовании регуляторов скорости не допускается работа на низких оборотах, при которых двигатель перегревается.
При регулировании могут появляться электромагнитные и трансформаторные шумы.
