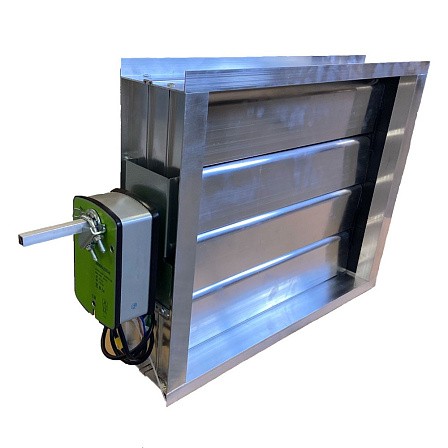

Заслонка воздушная прямоугольная ZE с приводом и электроподогревом
Заслонки предназначены для регулирования или перекрытия потока воздуха, проходящего через воздуховод. Заслонки изготовлены из оцинкованной стали. В заслонки прямоугольных сечений встроены трубчатые ТЭНы в местах смыкания лопаток.
Для управления нагревательными элементами должна быть предусмотрена система автоматики, которая обеспечит безопасность работы.
Допустимый диапазон температуры окружающей среды: -60 ºС +40 ºС.

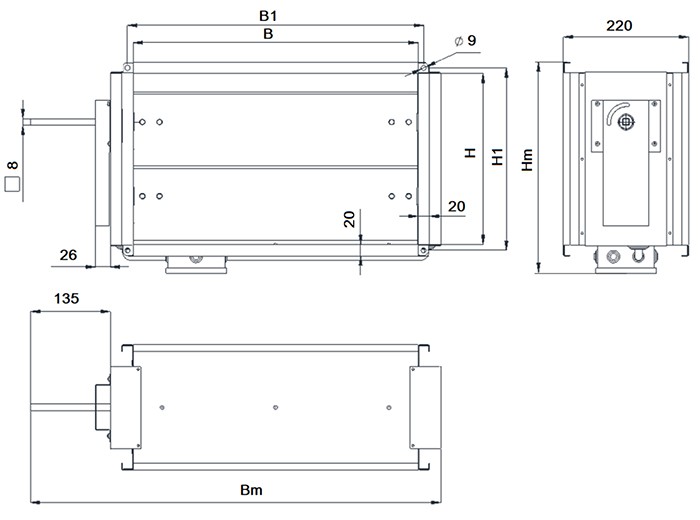

Габаритные и присоединительные размеры, мм
|
Модель |
B, мм |
H, мм |
B1, мм |
H1, мм |
Lm, мм |
Bm, мм |
Hm, мм |
|
ZE- 4020 |
400 |
200 |
420 |
220 |
220 |
615 |
290 |
|
ZE- 5025 |
500 |
250 |
520 |
270 |
220 |
715 |
340 |
|
ZE- 5030 |
500 |
300 |
520 |
320 |
220 |
715 |
390 |
|
ZE- 6030 |
600 |
300 |
620 |
320 |
220 |
815 |
390 |
|
ZE- 6035 |
600 |
350 |
620 |
370 |
220 |
815 |
440 |
|
ZE- 7040 |
700 |
400 |
720 |
420 |
220 |
915 |
490 |
|
ZE- 8050 |
800 |
500 |
820 |
520 |
220 |
1015 |
590 |
|
ZE-10050 |
1000 |
500 |
1020 |
520 |
220 |
1215 |
590 |
Технические характеристики
|
Модель |
Напряжние, В |
Мощность ТЭНа, кВт |
Тип ТЭНа |
№ схемы |
|
ZE- 4020 |
220В |
0,29 |
трубчатый |
1 |
|
ZE- 5025 |
220В |
0,60 |
трубчатый |
2 |
|
ZE- 5030 |
220В |
0,60 |
трубчатый |
2 |
|
ZE- 6030 |
220В |
0,75 |
трубчатый |
2 |
|
ZE- 6035 |
220В |
0,75 |
трубчатый |
2 |
|
ZE- 7040 |
220В |
0,90 |
трубчатый |
2 |
|
ZE- 8050 |
220В |
1,20 |
трубчатый |
3 |
|
ZE-10050 |
220В |
1,60 |
трубчатый |
3 |
Электрические схемы подключения

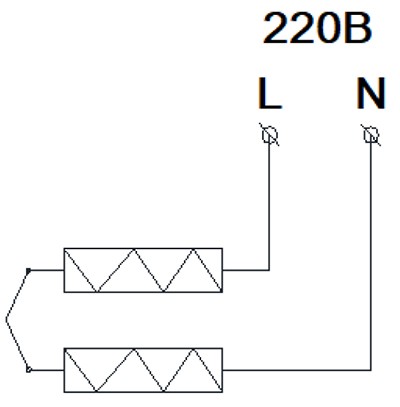

Схема №1

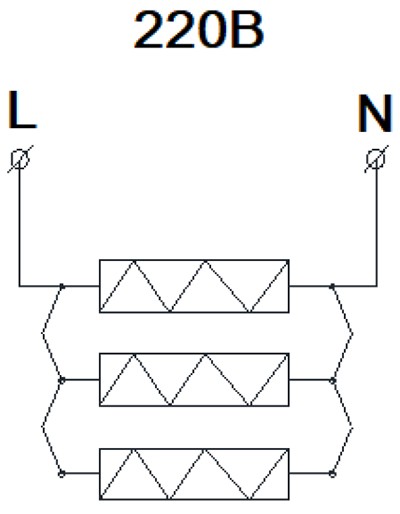

Схема №2

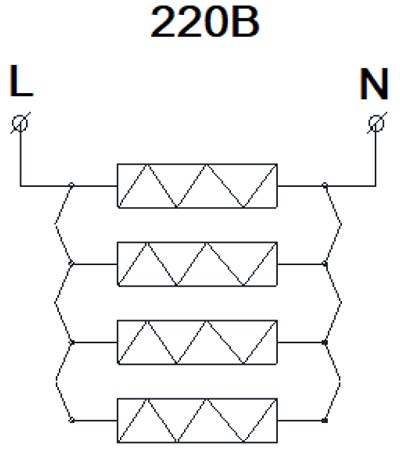

Схема №3
