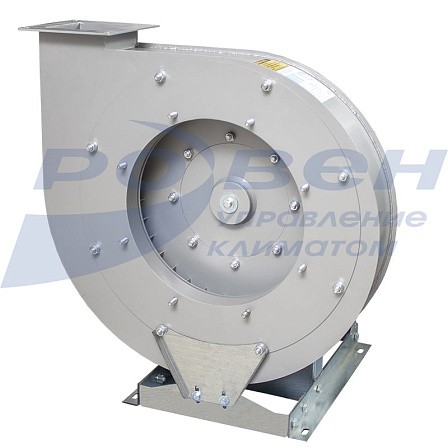

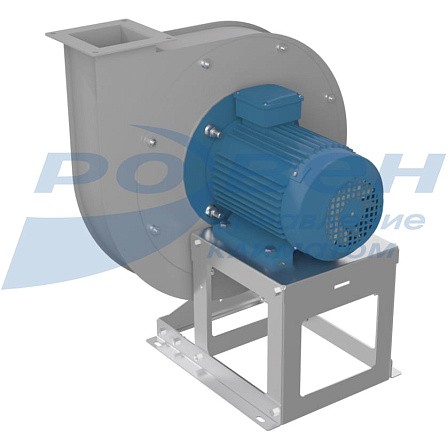

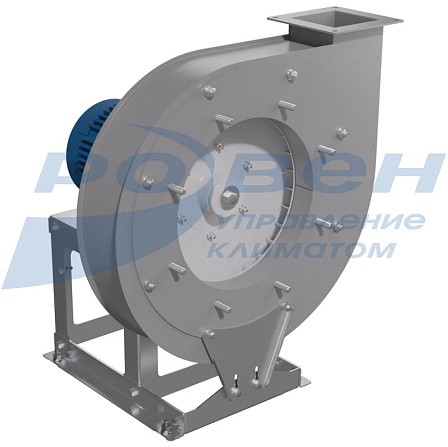

Вентилятор радиальный высокого давления ВР 200-20

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Видео

- Вентилятор высокого давления одностороннего всасывания
- 32 лопатки, загнутые вперед
- Типоразмерный ряд по R20
- Конструктивная схема (исполнение) 1, 3 и 5 по ГОСТ 5976
- Температура окружающей среды от -40ºС до +40ºС
- Климатическое исполнение - умеренное 2-й категории по ГОСТ 15150
- Вентиляторы выпускаются следующих исполнений:
- общепромышленного назначения (О) - исп. 1, 3, 5;
- теплостойкие (Т200) - исп. 1, 3, 5;
- коррозионностойкие (К1) - исп. 1, 3, 5;
- коррозионностойкие, теплостойкие (К1Т200) - исп. 1, 3, 5.

* По отдельному запросу рассматривается возможность изготовления переходного соединительного элемента.

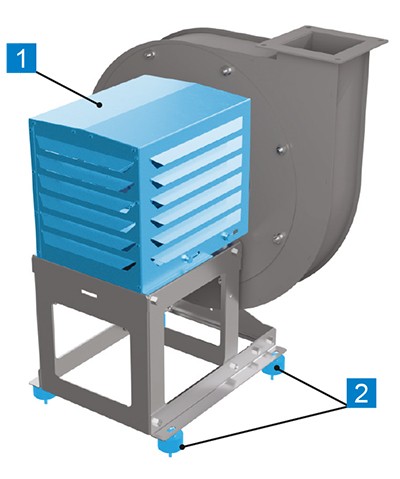

Дополнительное оборудование для монтажа вентиляторов высокого давления ВР 200-20

ВР 200-20_доп для монтажа.jpg

№	Наименование	Описание
1	Комплект виброизоляторов	Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент
2	Кожух ЭД-ВР 200-20	Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице.

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Полная информация о вентиляторах ВР 200-20 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Вентиляторы высокого давления ВР 200-20.pdf

952,76 КБ Скачать

Габаритные и присоединительные размеры вентиляторов ВР 200-20 (мм). Исполнение 1

ВР 200-20_Исполнение 1.jpg

№ вент	a	b	C	E	Pa	Pb	ta	tb	n2	d2	d	d3	d1	n1	H1 max	H2	H max	B max	B1	A	A1	F	K	N	n3	P	L	M
3,15	79	79	117	117	-	-	-	-	4	10	221	261	М10	8	301	192	493	346	45	445	181	18	-	230	4	190	20	10
3,55	89	89	127	127	-	-	-	-	4	10	249	289	М10	8	329	217	546	444	50	497	204	23	-	272	4	240	20	10
4	100	100	138	138	-	-	-	-	4	10	280	330	М10	8	370	244	614	472	55	555	230	28	-	325	4	290	20	10
4,5	113	113	177	177	88	88	89	89	8	12	315	365	М10	8	405	275	680	635	62	620	259	25	216	431	6	334	24	12
5	125	125	189	189	95	95	95	95	8	12	350	400	М10	8	450	305	755	692	68	685	288	31	230	459	6	334	24	12
5,6	140	140	204	204	125	125	40	40	12	12	392	442	М10	12	492	342	834	817	75	763	322	28	275	549	6	434	24	12
6,3	158	158	222	222	125	125	49	49	12	12	441	516	М12	20	551	384	935	880	84	854	362	37	329	658	6	534	24	12
7,1	178	178	242	242	125	125	59	59	12	12	497	572	М12	20	647	433	1080	1102	96	973	408	40	398	795	6	642	28	14
8	200	200	264	264	125	125	70	70	12	12	560	650	М16	20	720	488	1208	849	107	1090	460	51	284	567	6	382	28	14
9	225	225	289	289	125	125	82	82	12	12	630	720	М16	20	790	549	1339	906	121	1230	518	56	321	642	6	432	28	14
10	250	250	324	324	125	125	37	37	16	14	700	790	М16	20	870	610	1480	1051	133	1360	575	68	362	723	6	528	36	18
11,2	280	280	354	354	125	125	52	52	16	14	784	874	М16	24	954	683	1637	1209	150	1516	644	76	443	886	6	638	36	18
12,5	313	313	387	387	125	125	69	69	16	14	875	965	М16	24	1045	763	1808	1492	167	1685	719	93	517	1034	6	638	36	18

Габаритные и присоединительные размеры вентиляторов ВР 200-20 (мм). Исполнение 3

ВР 200-20_Исполнение 3.jpg

№ вент	a	b	C	E	Pa	Pb	ta	tb	n2	d2	d	d3	d1	n1	H1 max	H2	H max	B max	B1	A	A1	F	K	n3	P	L	M
5,6	140	140	204	204	125	125	40	40	12	12	392	442	М10	12	492	342	834	1413	75	763	322	28	382	8	434	24	12
6,3	158	158	222	222	125	125	49	49	12	12	441	516	М12	20	551	384	935	1506	84	854	362	37	428	8	534	24	12
7,1	178	178	242	242	125	125	59	59	12	12	497	572	М12	20	647	433	1080	1858	96	973	408	40	517	8	642	28	14
8	200	200	264	264	125	125	70	70	12	12	560	650	М16	20	720	488	1208	1575	107	1090	460	51	431	8	382	28	14
9	225	225	289	289	125	125	82	82	12	12	630	720	М16	20	790	549	1339	1662	121	1230	518	56	466	8	432	28	14
10	250	250	324	324	125	125	37	37	16	14	700	790	М16	20	870	610	1480	1807	133	1360	575	68	493	8	528	36	18
11,2	280	280	354	354	125	125	52	52	16	14	784	874	М16	24	954	683	1637	2159	150	1516	644	76	612	8	638	36	18
12,5	313	313	387	387	125	125	69	69	16	14	875	965	М16	24	1045	763	1808	2442	167	1685	719	93	661	8	638	36	18

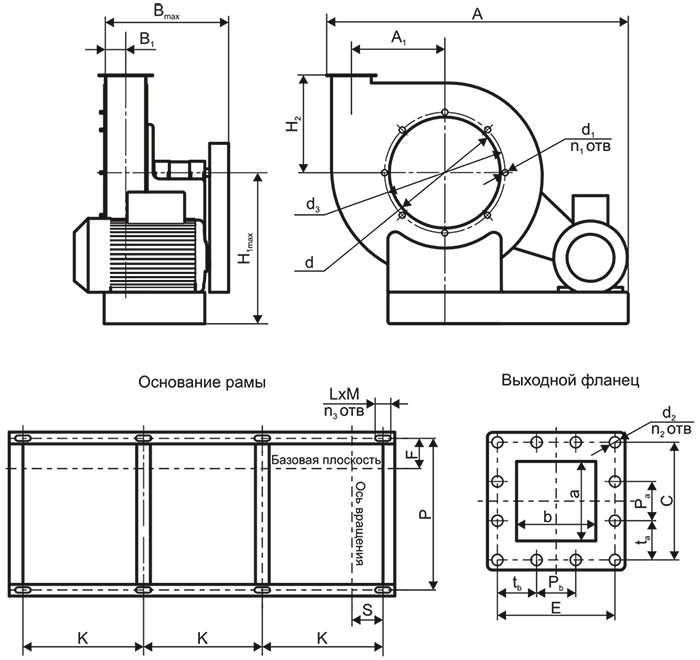

Габаритные и присоединительные размеры вентиляторов ВР 200-20 (мм). Исполнение 5

ВР 200-20_Исполнение 5.jpg

№ вент	a	b	C	E	Pa	Pb	ta	tb	n2	d2	d	d3	d1	n1	H1 max	H2	H max	B max	B1	A	A1	F	K	n3	P	S	L	M
5,6	140	140	204	204	125	125	40	40	12	12	392	442	М10	12	492	342	834	856	75	1213	322	55	309	8	493	185	24	12
6,3	158	158	222	222	125	125	49	49	12	12	441	516	М12	20	551	384	935	901	84	1404	362	64	373	8	511	235	24	12
7,1	178	178	242	242	125	125	59	59	12	12	497	572	М12	20	647	433	1080	1013	96	1633	408	76	439	8	634	280	28	14
8	200	200	264	264	125	125	70	70	12	12	560	650	М16	20	720	488	1208	1063	107	1490	460	87	327	8	656	150	28	14
9	225	225	289	289	125	125	82	82	12	12	630	720	М16	20	790	549	1339	1203	121	1680	518	102	365	8	685	165	28	14
10	250	250	324	324	125	125	37	37	16	14	700	790	М16	20	870	610	1480	1351	133	1910	575	112	435	8	705	215	36	18
11,2	280	280	354	354	125	125	52	52	16	14	784	874	М16	24	954	683	1637	1635	150	2316	644	130	554	8	874	260	36	18
12,5	313	313	387	387	125	125	69	69	16	14	875	965	М16	24	1045	763	1808	1661	167	2485	719	147	580	8	908	260	36	18

Технические характеристики

№ вент.	Частота вращения, об/мин		Тип электродвигателя	Потребляемая мощность, кВт	Ток, А	Исполнение	Масса, кг	Общий дБа
№ вент.	двигателя	колеса	Тип электродвигателя	Потребляемая мощность, кВт	Ток, А	Исполнение	Масса, кг	Общий дБа
3,15	1500		АИР56В4	0,18	0,62	1	29	59
	1500		АИР63А4	0,25	0,79		30
	3000		АИР71В2	1,1	2,61		30
			АИР80А2	1,5	3,46		50
			АИР80В2	2,2	4,85		42
3,55	1500		АИР63А4	0,25	0,79	1	31	60
			АИР63В4	0,37	1,12		32
			АИР71А4	0,55	1,57		35
	3000		АИР80В2	2,2	4,85		51	61
			АИР90L2	3	6,34		54
			АИР100S2	4	8,2		66
4,0	1500		АИР71А4	0,55	1,57	1	52	63
			АИР71В4	0,75	2,05		65
			АИР80А4	1,1	2,85		54,8
	3000		АИР100S2	4	8,2		69,3	67
			АИР100L2	5,5	11,1		72,2
			АИР112М2	7,5	14,9		112
4,5	1500		АИР71В4	0,75	2,05	1	55	67
			АИР80А4	1,1	2,85		77
			АИР80В4	1,5	3,72		86
	3000		АИР112М2	7,5	14,9		146	70
			АИР132М2	11	21,2		165
			АИР160S2	15	28,6		182
5,0	1500		АИР80В4	1,5	3,72	1	86	70
			АИР90L4	2,2	5,1		199
			АИР100S4	3	6,8		202
	3000		АИР132М2	11	21,2		220
			АИР160S2	15	28,6		235
			АИР160М2	18,5	34,7		285
5,6	1500		АИР90L4	2,2	5,1	1/3/5	144,2	74
			АИР100S4	3	6,8		150,5
			АИР100L4	4	8,8		155,3
	3000	1667	АИР100S2	4	8,2	5	150	75
		1667	АИР100L2	5,5	11,1		157,4
		1875	АИР100L2	5,5	11,1		157,4
		1875	АИР112М2	7,5	14,9		168,7
		2143	АИР112М2	7,5	14,9		168,7
		2143	АИР132М2	11	21,2		192
		2143	АИР160S2	15	28,6		226
		2400	АИР132М2	11	21,2		192
		2400	АИР160S2	15	28,6		226
		2400	АИР160М2	18,5	34,7		238
		2679	АИР160S2	15	28,6		226
		2679	АИР160М2	18,5	34,7		238
		2679	АИР180S2	22	41		282
		3000	АИР160М2	18,5	34,7		238
		3000	АИР180S2	22	41		282
		3000	АИР180М2	30	55,4		318
		3000	АИР200М2	37	67,9		353
	3000		АИР160М2	18,5	34,7	1/3	238
			АИР180S2	22	41		282
			АИР180М2	30	55,4		318
			АИР200М2	37	67,9		353
6,3	1500		АИР112М4	5,5	11,7	1,3,5	209,6	76
	1500		АИР132S4	7,5	15,6	1,3,5	235
	3000	1667	АИР112М4	5,5	11,1	5	199,4
		1667	АИР112М2	7,5	14,9		210,7
		1667	АИР132М2	11	21,2		234
		1875	АИР132М2	11	21,2		234
		1875	АИР160S2	15	28,6		268
		2143	АИР160S2	15	28,6		268
		2143	АИР160М2	18,5	34,7		280
		2143	АИР180S2	22	41		324
		2400	АИР160М2	18,5	34,7		280
		2400	АИР180S2	22	41		324
		2400	АИР180М2	30	55,4		360
		2679	АИР180М2	30	55,4		360
		2679	АИР200М2	37	67,9		395
		2679	АИР200L2	45	82,1		414
	3000		АИР200М2	37	67,9	1,3	395
			АИР200L2	45	82,1		414
			АИР225М2	55	100		484
			АИР250S2	75	135		606
7,1	1500		АИР132М4	11	22,5	1,3,5	324	77
	1500		АИР160S4	15	30	1,3,5	363	77
	3000	1667	АИР132М2	11	21,2	5	311	78
		1667	АИР160S2	15	28,6		345
		1667	АИР160М2	18,5	34,7		357
		1875	АИР160S2	15	28,6		345
		1875	АИР160М2	18,5	34,7		357
		1875	АИР180S2	22	41		401
		1875	АИР180М2	30	55,4		437
		2143	АИР180S2	22	41		401
		2143	АИР180М2	30	55,4		437
		2143	АИР200М2	37	67,9		472
	3000		АИР250S2	75	135	1,3	683
			АИР250М2	90	160		713
			АИР250S2	110	195		831
8,0	1500		АИР160S4	15	30	1/3/5	411	80
	1500		АИР160М4	18,5	36,3	1/3/5	431	80
	3000	1667	АИР160М2	18,5	34,7	5	405	81
		1667	АИР180S2	22	41		449
		1667	АИР180М2	30	55,4		485
		1667	АИР200М2	37	67,9		520
9,0	1500	1339	АИР160М4	18,5	36,3	5	583	81
		1339	АИР180S4	22	43,2		603
		1339	АИР180М4	30	57,6		631
		1339	АИР200М4	37	70,2		701
		1500	АИР180М4	30	57,6	1/3/5	631	82
		1500	АИР200М4	37	70,2		701
		1500	АИР200L4	45	84,9		729
10,0	1000		АИР180М6	18,5	38,6	1/3/5	866	69
	1000		АИР200М6	22	44,7	1/3/5	914	70
	1500	1071	АИР160М4	18,5	36,3	5	836	72
		1071	АИР180S4	22	43,2		856	74
		1071	АИР180М4	30	57,6		884	76
		1200	АИР180S4	22	43,2		856	74
		1200	АИР180М4	30	57,6		884	76
		1200	АИР200М4	37	70,2		954
		1339	АИР180М4	30	57,6		884
		1339	АИР200М4	37	70,2		954
		1339	АИР200L4	45	84,9		982	81
		1339	АИР225М4	55	103		1032
		1500	АИР200L4	45	84,9	1/3/5	982
		1500	АИР225М4	55	103		1032
		1500	АИР250S4	75	138		1154
11,2	1000	893	АИР180М6	18,5	38,6	5	914	79
		893	АИР200М6	22	44,7		962
		893	АИР200L6	30	59,3		1004
		1000	АИР200М6	22	44,7	1/3/5	962	80
		1000	АИР200L6	30	59,3		1004
		1000	АИР225М6	37	71		1052
		1000	АИР250S6	45	86		1140
	1500	1071	АИР180М4	30	57,6	5	932	82
		1071	АИР200М4	37	70,2		1002
		1071	АИР200L4	45	84,9		1030
		1071	АИР225М4	55	103		1080
		1200	АИР200М4	37	70,2		1002	84
		1200	АИР200L4	45	84,9		1030
		1200	АИР225М4	55	103		1080
		1500	АИР250М4	90	165,5	1/3	1236	94
		1500	АИР280S4	110	201		1376
		1500	АИР280М4	132	240		1446
12,5	750	750	АИР200L8	22	48,9	1/3/5	1342	84
	750	750	АИР225М8	30	63	1/3/5	1429	84
	1000	800	АИР200М6	22	44,7	5	1329	85
		800	АИР200L6	30	59,3		1371
		800	АИР225М6	37	71		1419
		893	АИР200L6	30	59,3		1371	89
		893	АИР225М6	37	71		1419
		893	АИР200L6	45	59,3		1507
		893	АИР250М6	55	104		1541
		1000	АИР225М6	37	71	1/3/5	1419	90
		1000	АИР250S6	45	86		1507
		1000	АИР250М6	55	104		1541
		1000	АИР280S6	75	142		1693
	1500	1071	АИР200L4	45	84,9	5	1397	94
		1071	АИР225М4	55	103		1447
		1071	АИР250S4	75	138,3		1569

МАРКИРОВКА:

Вентилятор радиальный высокого давления с загнутыми вперед лопатками серии ВР 200-20, диаметр рабочего колеса 6,3, укомплектован рабочим колесом РВВ, общепромышленного назначения, конструктивное исполнение 1, мощностью электродвигателя N=5,5 кВт и частотой вращения рабочего колеса n=1500 об/мин; направление вращения рабочего колеса – левое, под углом ноль градусов.

ВР 200-20_маркировка.jpg

Электрические схемы подключения вентиляторов в сеть 380 В

ВР 200-20, ВРП, ТДРВ_элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
