Переходник

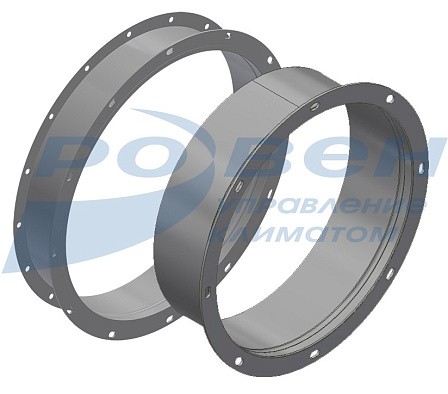

Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов.

Габаритные и присоединительные размеры переходника с типом соединения фланец-фланец

Переходник РОСА 1.jpg

Модель

№ вент.

D

D1

D2

D3

D4

n, шт

n1, шт

L

Переходник РОСА-4,0-Ф/Ф

4,0

400

436

434

460

463

8

8

110

Переходник РОСА-4,5-Ф/Ф

4,5

450

486

479

510

513

8

8

110

Переходник РОСА-5,0-Ф/Ф

5,0

500

536

534

560

563

12

16

110

Переходник РОСА-5,6-Ф/Ф

5,6

560

620

589

620

643

12

16

110

Переходник РОСА-6,3-Ф/Ф

6,3

630

690

665

690

713

12

16

110

Переходник РОСА-7,1-Ф/Ф

7,1

710

770

739

770

793

16

16

125

Переходник РОСА-8,0-Ф/Ф

8,0

800

860

829

860

883

16

16

125

Переходник РОСА-9,0-Ф/Ф

9,0

900

960

938

960

983

16

16

125

Переходник РОСА-10,0-Ф/Ф

10,0

1000

1070

1030

1060

1103

16

16

125

Переходник РОСА-11,2-Ф/Ф

11,2

1120

1195

1158

1180

1223

16

16

140

Переходник РОСА-12,5-Ф/Ф

12,5

1250

1320

1280

1310

1353

16

16

140

МАРКИРОВКА:

Переходник РОСА-4,0-Ф/Ф
             где:  Переходник РОСА – переходник для осевых вентиляторов РОСА;
                     4,0 – типоразмер переходника (номер вентилятора);
                     Ф/Ф – тип соединения переходника с вентилятором: Ф/Ф – фланец-фланец.

Габаритные и присоединительные размеры переходника с типом соединения фланец-ниппель

Переходник РОСА 2.jpg

Модель

№ вент.

D

D1

D2

Н

n, шт

Масса, кг

Переходник РОСА-4,0-Ф/Н

4,0

399

436

463

110

8

1,8

Переходник РОСА-4,5-Ф/Н

4,5

449

486

513

110

8

2

Переходник РОСА-5,0-Ф/Н

5,0

499

536

563

110

12

2,2

Переходник РОСА-5,6-Ф/Н

5,6

559

620

643

110

12

3,1

Переходник РОСА-6,3-Ф/Н

6,3

629

690

713

110

12

3,5

Переходник РОСА-7,1-Ф/Н

7,1

709

770

793

125

16

4

Переходник РОСА-8,0-Ф/Н

8,0

799

860

883

125

16

4,5

Переходник РОСА-9,0-Ф/Н

9,0

899

960

983

125

16

5,1

Переходник РОСА-10,0-Ф/Н

10,0

999

1070

1103

125

16

6,7

Переходник РОСА-11,2-Ф/Н

11,2

1119

1195

1223

140

16

7,8

Переходник РОСА-12,5-Ф/Н

12,5

1249

1320

1353

140

16

8,6

МАРКИРОВКА:

Переходник РОСА-4,0-Ф/Н
             где:  Переходник РОСА – переходник для осевых вентиляторов РОСА;
                     4,0 – типоразмер переходника (номер вентилятора);
                     Ф/Н – тип соединения переходника с вентилятором: Ф/Н – фланец-ниппель.





Не представленные в наличии модели доступны к поставке под заказ
