Приточно-вытяжная установка с роторным рекуператором RWN-RR-Compact Grey
Бесплатный проект

получить консультацию
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Руководства
Опросник

Компактные приточно-вытяжные установки RWN-RR Grey РОВЕН с роторным рекуператором – обеспечивают воздухообмен в жилых и коммерческих помещениях, создают уверенный комфорт при максимальной экономии энергоресурсов
Установка типа RWN-RR Grey - это надежная приточно-вытяжная вентиляция с роторным рекуператором, с помощью которого тепло от вытяжного воздуха предается к приточному с высокой эффективностью, снижая затраты на подогрев воздуха.

Преимущества

  • Широкий типоразмерный ряд: Compact - 9
  • Диапазон расхода воздуха от 300 м3/ч до 3700 м3/ч
  • Подходит для вентиляции помещений площадью от 120 до 1480 м2
  • Компактные размеры корпуса
  • Шумо-. теплоизоляция корпуса толщиной 30 мм
  • Интегрированная автоматика в корпус приточно-вытяжной установки
  • Функциональный сенсорный пульт в комплекте
  • Подвесной монтаж
  • Класс защиты корпуса IP40
  • Минимальная температура входящего воздуха -35 °С
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится снизу установки
  • Стандартные присоединительные размеры:
               - круглого сечения – от ø160 до ø250 мм
               - прямоугольного сечения – от 500х300 до 800х500 мм
  • Эффективность роторного рекуператора 80%
  • Отключение по сигналу пожарной сигнализации
  • Возможность управление по Wi-Fi со смартфона, интеграция установки в комплексную систему «Умный дом» с Алисой, возможность удаленного управления по Modbus

Файлы
Приточно-вытяжная установка с роторным рекуператором RWN-RR Grey.pdf
10,1 МБ Скачать

Структурная схема установок RWN-RR-HE Grey с электрическим нагревателем

RWN-RR-ЕС_структурная схема электро_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
TS1 - термостат защиты калорифера EH1;
TS2* - термостат защиты калорифера EH2;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RR - рекуператор роторный;
ЕН1 - электрический РТС нагреватель;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Структурная схема установок RWN-RR-HE Grey с водяным нагревателем

RWN-RR-ЕС_структурная схема вода_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
DT6 - датчик температуры обратной воды;
TS1 - термостат защиты калорифера W;
TS2* - термостат защиты калорифера EH;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RR - рекуператор роторный;
W - водяной нагреватель;
ЕН* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Габаритные размеры
Габаритные размеры установок в исполнении Compact (300-1000), мм

RWN-RR-EC_Compact 300-1000.jpg

Типоразмер*

L

B

L1

B1

a

b

D

Lm

Bm

Hm

Масса, кг

300

1026

625

1066

569

283

171

Ø160

1127

671

458

60

400

1026

625

1066

569

283

171

Ø200

1127

671

458

60

500

1026

625

1066

569

283

171

Ø200

1127

671

458

60

600

1026

625

1066

569

283

171

Ø200

1127

671

458

65

1000(HE)

1026

1026

1066

970

483

272

Ø250

1127

1068

458

115

1000(W)

1126

1027

1166

971

483

272

Ø250

1227

1224

458

127

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1000

G 1/2"

Габаритные размеры установок в исполнении Compact (1600-3700), мм

RWN-RR-EC_Compact 1600-3700.jpg

Типоразмер*

B

H

L

b1 x h1

b

h

Lm

Bm

Hm

Масса, кг

1600(HE)

1364

516

1356

500x300

652

258

1440

1445

556

184

1600(W)

1364

516

1556

500x300

652

258

1640

1523

556

194

2000(HE)

1364

516

1556

600x350

652

258

1640

1445

556

191

2000(W)

1364

516

1756

600x350

652

258

1840

1560

556

197

2900(HE)

1815

782

1736

700x400

877

391

1820

1895

821

279

2900(W)

1815

780

1940

700x400

877

389

2087

1939

816

293

3700(HE)

1815

782

1736

800x500

877

391

1820

1895

821

283

3700(W)

1815

780

1940

800x500

877

389

2087

1939

816

298

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1600-3700

G 1"

Технические характеристики

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-RR-300(30m)-ЕС-НЕ0,4-Compact(N) Grey

300

120

1~220

0,17

0,8

0,4

2,6

41,1

RWN-RR-400(30m)-ЕС-НЕ0,8-Compact(N) Grey

400

160

1~220

0,34

2

0,8

5,3

39,8

RWN-RR-500(30m)-ЕС-НЕ1,5-Compact(N) Grey

500

200

1~220

0,34

2

1,5

10,5

39,8

RWN-RR-600(30m)-ЕС-НЕ1,9-Compact(N) Grey

600

240

1~220

0,46

2,2

1,9

15,8

43

RWN-RR-1000(30m)-ЕС-НЕ1,8-Compact(N) Grey

1 000

400

1~220

0,68

4

1,8

10,5

42,8

RWN-RR-1000(30m)-ЕС-НЕ2,9-Compact(N) Grey

1 000

400

1~220

0,68

4

2,9

15,8

42,8

RWN-RR-1000(30m)-ЕС-W-Compact(N) Grey

1 000

400

1~220

0,68

4

-

-

42,8

RWN-RR-1600(30m)-ЕС-НЕ5,5-Compact(N) Grey

1 600

640

3~380

0,98

4,1

5,5

10,5

42,5

RWN-RR-1600(30m)-ЕС-W-Compact(N) Grey

1 600

640

3~380

0,98

4,1

-

-

42,5

RWN-RR-2000(30m)-ЕС-НЕ7,5-Compact(N) Grey

2 000

800

3~380

1,4

6,2

7,5

21

45,8

RWN-RR-2000(30m)-ЕС-НЕ11-Compact(N) Grey

2 000

800

3~380

1,4

6,2

11

21

45,8

RWN-RR-2000(30m)-ЕС-W-Compact(N) Grey

2 000

800

3~380

1,4

6,2

-

-

45,8

RWN-RR-2900(30m)-ЕС-НЕ7,5-Compact(N) Grey

2 900

1160

3~380

1,4

6,2

7,5

21

45,8

RWN-RR-2900(30m)-ЕС-W-Compact(N) Grey

2 900

1160

1~220

1,4

6,2

-

-

45,8

RWN-RR-3700(30m)-ЕС-НЕ11,5-Compact(N) Grey

3 700

1480

3~380

2,2

3,2

11,5

31,5

41,8

RWN-RR-3700(30m)-ЕС-W-Compact(N) Grey

3 700

1480

3~380

2,2

3,2

-

-

41,8

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.

Аэродинамические характеристики установок

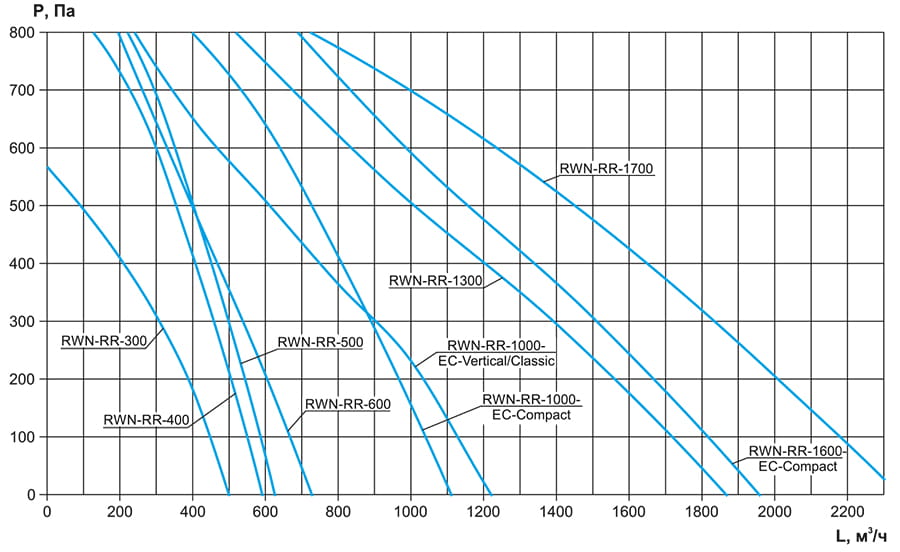

RWN-RR-ЕС Grey_аэродинамика 1.jpg

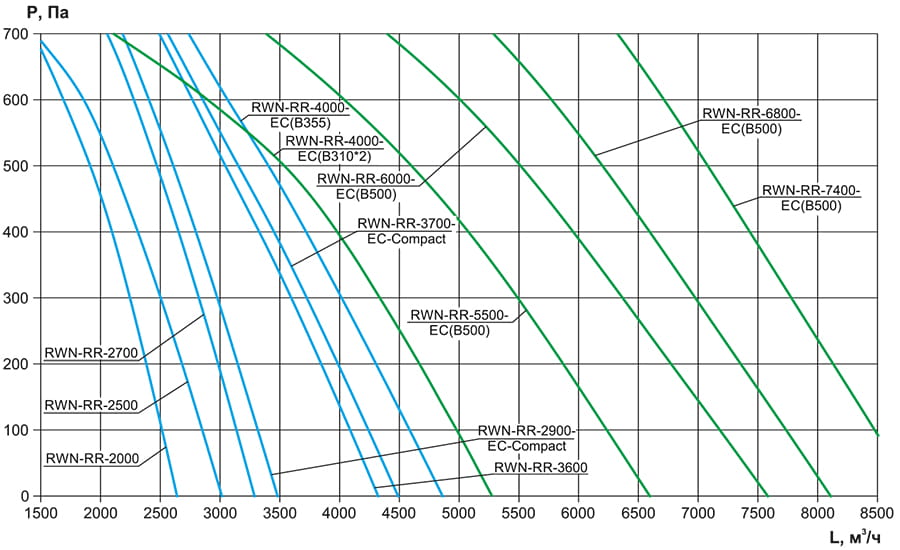

RWN-RR-ЕС Grey_аэродинамика 2.jpg

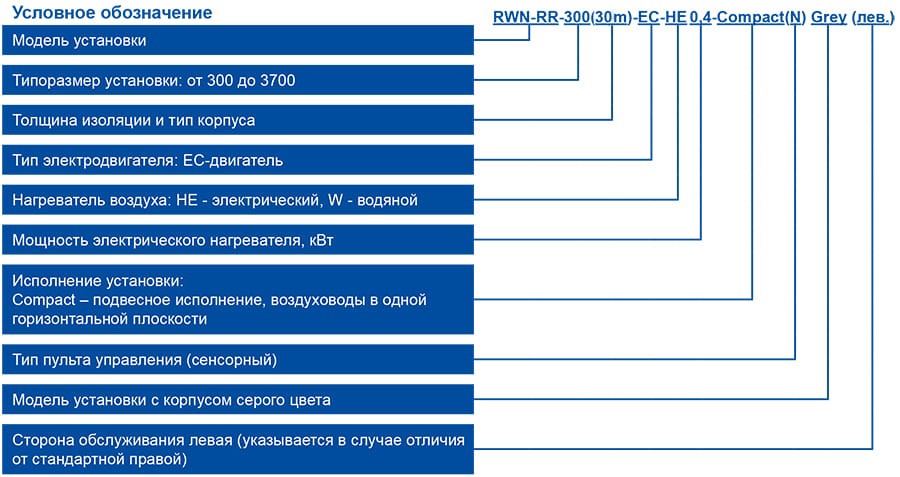

RWN-RR-Compact маркировка.jpg

* Примечание:
30m - бескаркасная конструкция с изоляцией 30 мм, допустимая наружная температура не ниже -20°С.
При размещении приточных установок на улице для защиты от осадков следует организовывать навес. Не допускается попадание влаги на клеммные соединения.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении
