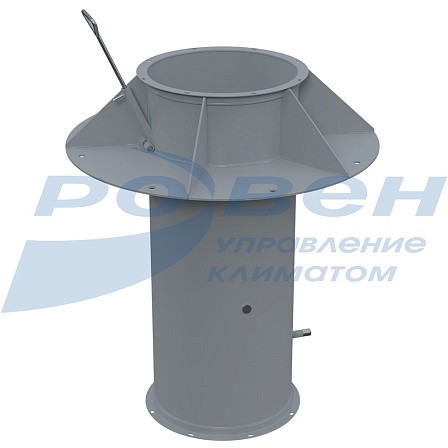

Узел прохода УП 2

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.

Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:

  • узел прохода с клапаном с ручным управлением без кольца для сбора конденсата — УП 2 — УП 2-10;
  • узел прохода с клапаном с ручным управлением и с кольцом для сбора конденсата — УП 2–11 — УП 2-21.

Узлы прохода не утепляются, утепленный только клапан.

Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.




Габаритные и присоединительные размеры (мм)

УП 2.jpg

Модель

D

Масса, кг

Модель

D

Масса, кг

D1

без кольца для сбора конденсата

с кольцом для сбора конденсата

УП 2

200

19,1

УП 2-11

200

20,1

540

УП 2-01

250

20,3

УП 2-12

250

21,5

УП 2-02

315

21,8

УП 2-13

315

23,2

УП 2-03

400

28,2

УП 2-14

400

29,8

840

УП 2-04

450

32,7

УП 2-15

450

34,4

УП 2-05

500

39,0

УП 2-16

500

40,8

УП 2-06

630

45,0

УП 2-17

630

46,5

1140

УП 2-07

710

52,0

УП 2-18

710

54,2

УП 2-08

800

58,0

УП 2-19

800

60,4

УП 2-09

1000

73,2

УП 2-20

1000

77,0

1340

УП 2-10

1250

86,0

 УП 2-21

1250

90,0

1590

По отдельной заявке изготавливаются узлы прохода нестандартных размеров.

МАРКИРОВКА:

Узел прохода УП 2-02
          где:    УП2 - модель узла прохода;
                    02 - комплектация и типоразмер (по таблице габаритных размеров).

Не представленные в наличии модели доступны к поставке под заказ
