Вентилятор канальный прямоугольный со свободным колесом ВРС-К-LT, ВРС-К-LZ

Предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха прямоугольного сечения.
получить консультацию
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Руководства

Описание

  • Вентиляторы канальные прямоугольные
  • Предназначены для общеобменной системы вентиляции

Конструктив

  • Быстросъемная сервисная панель в верхней части вентилятора
  • Монтаж в любом положении за исключением расположения сервисной панелью вниз
  • Возможность перестановки клеммной коробки на противоположную сторону
  • Типы корпуса ВРС-К

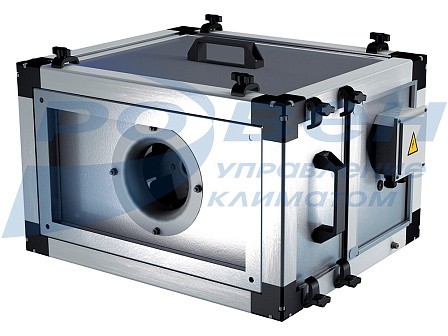

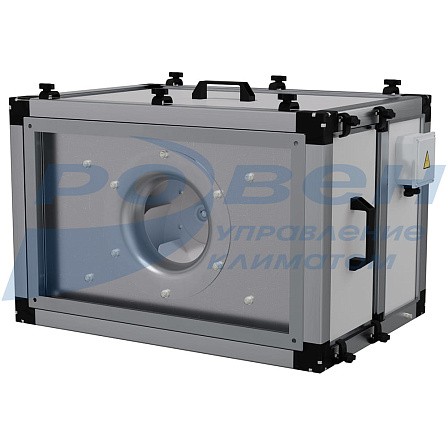

- LT - каркас из алюминиевого профиля с утеплёнными ППУ панелями

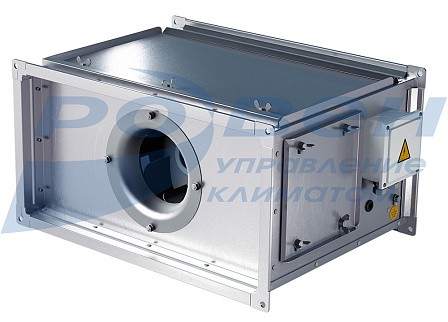

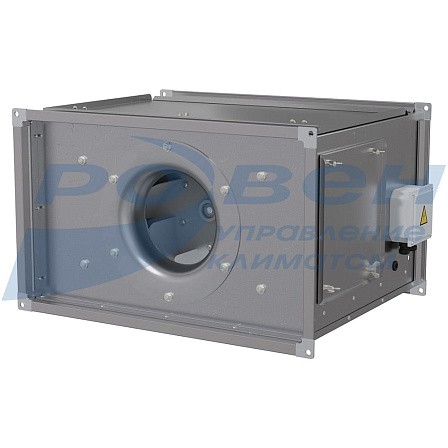

- LZ - жесткий корпус из оцинкованной стали
  • ВРС-К-LT оснащен универсальным монтажным комплектом, для напольного или, при необходимости, подвесного монтажа
  • Свободное колесо «РЦ» или «РК635» с загнутыми назад лопатками

Двигатель

  • Трехфазный асинхронный электродвигатель с внешним ротором
  • Степень защиты электродвигателя IP 54

Условия эксплуатации

  • Климатическое исполнение по ГОСТ 15150-69: У3 (для эксплуатации в помещениях)
  • Температура окружающей среды от -45°С до +40°С
  • Общепромышленное (О) исполнение
  • Температура перемещаемой среды от -45°С до +40°С
  • Перемещаемая среда не должна содержать:
- взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м3
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

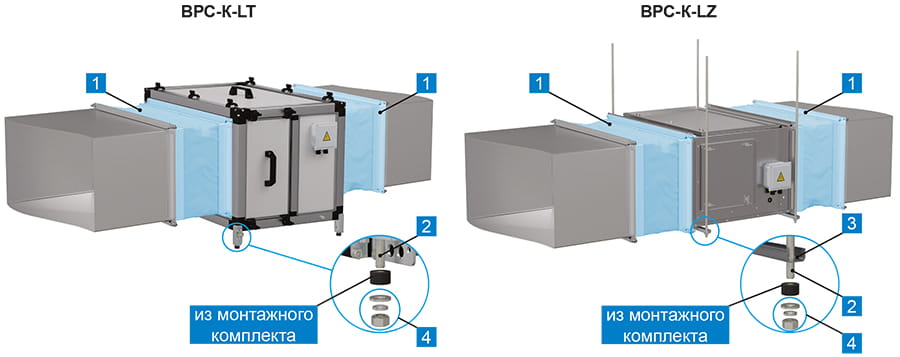

Дополнительная комплектация


1 - Вставка гибкая прямоугольная ВГ
2 - Шпилька
3 - Траверса монтажная
4 - Крепежные изделия

* Дополнительные комплектующие в комплект поставки не входят.
Подбор Вставки гибкой ВГ осуществляется по типоразмеру вентилятора (проходное сечение LxH).

Дополнительные комплектующие для подвесного монтажа

Типоразмер установки

Подвесной монтаж

Траверса

Виброшайба

Шпилька

Наименование

Длина, мм

Кол-во, шт

Наименование

Кол-во, шт

40-20

Траверса монтажная 38х40

600

2

Виброшайба OKMKT.03.00 SH55 (+/-5)

4

М10

50-25

700

2

4

М10

50-30

700

2

4

М10

60-30

800

2

4

М10

60-35

800

2

4

М10

70-40

900

2

4

М10

80-50

1000

2

4

М10

90-50

1100

2

4

М10

100-50

1200

2

4

М10

* Траверса монтажная, виброшайба и шпилька заказываются отдельно.

Файлы
Вентиляторы канальные прямоугольные со свободным колесом серии ВРС-К-LZ, ВРС-К-LT.pdf
11,08 МБ Скачать

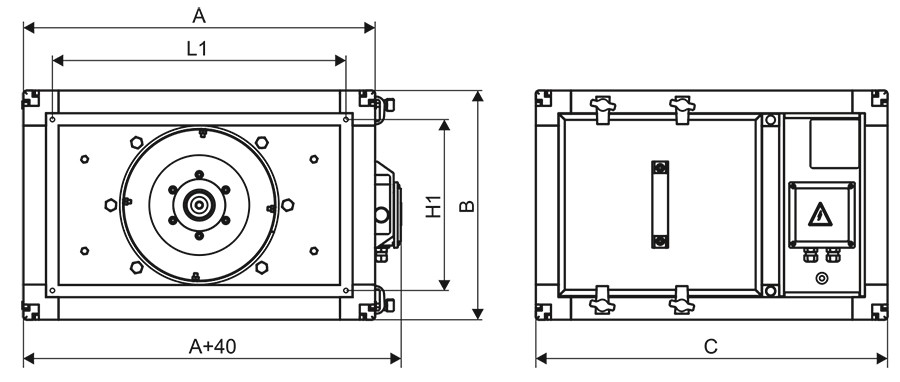

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LT с колесом РЦ


Модель

A, мм

B, мм

C, мм

L1, мм

H1, мм

ВРС-К-LT-40-20/18-PЦ-0,25/3000/220-380

545

335

455

421

221

ВРС-К-LT-50-25/20-PЦ-0,25/3000/220-380

645

385

455

521

271

ВРС-К-LT-50-25/22-PЦ-0,55/3000/220-380

645

385

455

521

271

ВРС-К-LT-50-30/22-PЦ-0,55/3000/220-380

645

435

455

521

321

ВРС-К-LT-50-30/25-PЦ-0,75/3000/220-380

645

435

485

521

321

ВРС-К-LT-60-30/25-PЦ-0,75/3000/220-380

745

435

495

621

321

ВРС-К-LT-60-30/28-PЦ-1,1/3000/220-380

745

435

525

621

321

ВРС-К-LT-60-35/28-PЦ-1,1/3000/220-380

745

485

525

621

371

ВРС-К-LT-60-35/31-PЦ-1,5/3000/220-380

745

485

565

621

371

ВРС-К-LT-70-40/31-PЦ-2,2/3000/220-380

845

535

565

721

421

ВРС-К-LT-70-40/35-PЦ-3,0/3000/220-380

845

535

595

721

421

ВРС-К-LT-80-50/35-PЦ-3,0/3000/220-380

945

635

645

821

521

ВРС-К-LT-80-50/40-PЦ-4,0/3000/220-380

945

635

725

821

521

ВРС-К-LT-90-50/35-PЦ-3,0/3000/220-380

1045

635

715

921

521

ВРС-К-LT-90-50/40-PЦ-5,5/3000/220-380

1045

635

715

921

521

ВРС-К-LT-90-50/45-PЦ-1,5/1500/220-380

1045

635

665

921

521

ВРС-К-LT-100-50/40-PЦ-5,5/3000/220-380

1145

635

715

1021

521

ВРС-К-LT-100-50/45-PЦ-1,5/1500/220-380

1145

635

655

1021

521

ВРС-К-LT-100-50/45-PЦ-7,5/3000/220-380

1145

635

735

1021

521

Технические характеристики канальных вентиляторов серии ВРС-К-LT с колесом РЦ

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота
вращения
номинальная, об/мин

Силовой
кабель
питания

Масса, кг

ВРС-К-LT-40-20/18-PЦ-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

21

ВРС-К-LT-50-25/20-PЦ-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

25

ВРС-К-LT-50-25/22-PЦ-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

29

ВРС-К-LT-50-30/22-PЦ-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

31

ВРС-К-LT-50-30/25-PЦ-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

34

ВРС-К-LT-60-30/25-PЦ-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

35

ВРС-К-LT-60-30/28-PЦ-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

37

ВРС-К-LT-60-35/28-PЦ-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

41

ВРС-К-LT-60-35/31-PЦ-1,5/3000/220-380

3-220/3-380

6,01/3,48

1,5

2850

ВВГ 4х1,5

46

ВРС-К-LT-70-40/31-PЦ-2,2/3000/220-380

3-220/3-380

8,59/4,97

2,2

2855

ВВГ 4х1,5

52

ВРС-К-LT-70-40/35-PЦ-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

58

ВРС-К-LT-80-50/35-PЦ-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

69

ВРС-К-LT-80-50/40-PЦ-4,0/3000/220-380

3-220/3-380

14,2/8,2

4,0

2880

ВВГ 4х1,5

80

ВРС-К-LT-90-50/35-PЦ-3,0/3000/220-380

3-220/3-380

11/6,34

3,0

2860

ВВГ 4х1,5

72

ВРС-К-LT-90-50/40-PЦ-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

89

ВРС-К-LT-90-50/45-PЦ-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

75

ВРС-К-LT-100-50/40-PЦ-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

91

ВРС-К-LT-100-50/45-PЦ-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

77

ВРС-К-LT-100-50/45-PЦ-7,5/3000/220-380

3-220/3-380

25,7/14,9

7,5

2895

ВВГ 4х2,5

103

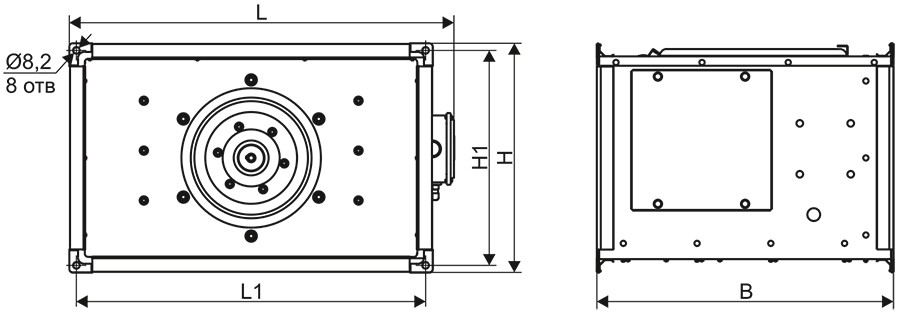

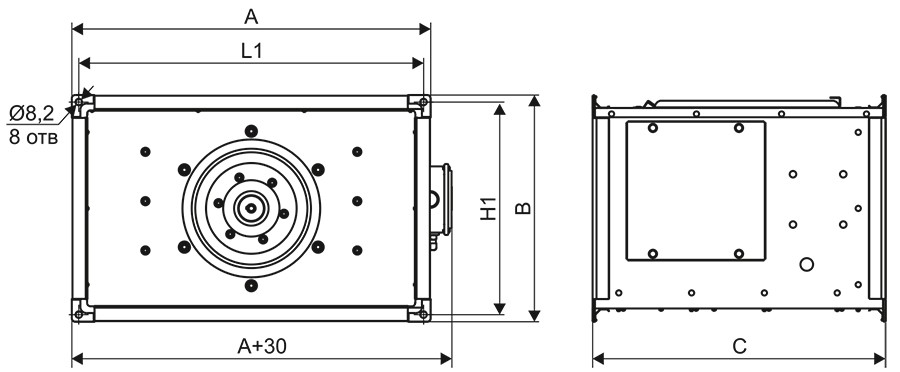

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ с колесом РЦ


Модель

A, мм

B, мм

C, мм

L1, мм

H1, мм

ВРС-К-LZ-40-20/18-PЦ-0,25/3000/220-380

442

255

407

421

221

ВРС-К-LZ-50-25/20-PЦ-0,25/3000/220-380

542

292

407

521

271

ВРС-К-LZ-50-25/22-PЦ-0,55/3000/220-380

542

305

442

521

271

ВРС-К-LZ-50-30/22-PЦ-0,55/3000/220-380

542

342

442

521

321

ВРС-К-LZ-50-30/25-PЦ-0,75/3000/220-380

542

355

507

521

321

ВРС-К-LZ-60-30/25-PЦ-0,75/3000/220-380

642

355

507

621

321

ВРС-К-LZ-60-30/28-PЦ-1,1/3000/220-380

642

355

507

621

321

ВРС-К-LZ-60-35/28-PЦ-1,1/3000/220-380

642

392

507

621

371

ВРС-К-LZ-60-35/31-PЦ-1,5/3000/220-380

642

405

552

621

371

ВРС-К-LZ-70-40/31-PЦ-2,2/3000/220-380

742

442

587

721

421

ВРС-К-LZ-70-40/35-PЦ-3,0/3000/220-380

742

455

632

721

421

ВРС-К-LZ-80-50/35-PЦ-3,0/3000/220-380

842

542

637

821

521

ВРС-К-LZ-80-50/40-PЦ-4,0/3000/220-380

842

542

707

821

521

ВРС-К-LZ-90-50/35-PЦ-3,0/3000/220-380

942

542

567

921

521

ВРС-К-LZ-90-50/40-PЦ-5,5/3000/220-380

942

542

707

921

521

ВРС-К-LZ-90-50/45-PЦ-1,5/1500/220-380

942

555

657

921

521

ВРС-К-LZ-100-50/40-PЦ-5,5/3000/220-380

1042

542

707

1021

521

ВРС-К-LZ-100-50/45-PЦ-1,5/1500/220-380

1042

555

647

1021

521

ВРС-К-LZ-100-50/45-PЦ-7,5/3000/220-380

1042

555

729

1021

521

Технические характеристики канальных вентиляторов серии ВРС-К-LZ с колесом РЦ

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота
вращения
номинальная, об/мин

Силовой
кабель
питания

Масса, кг

ВРС-К-LZ-40-20/18-PЦ-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

16

ВРС-К-LZ-50-25/20-PЦ-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

18

ВРС-К-LZ-50-25/22-PЦ-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

21

ВРС-К-LZ-50-30/22-PЦ-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

22

ВРС-К-LZ-50-30/25-PЦ-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

27

ВРС-К-LZ-60-30/25-PЦ-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

30

ВРС-К-LZ-60-30/28-PЦ-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/28-PЦ-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/31-PЦ-1,5/3000/220-380

3-220/3-380

6,01/3,48

1,5

2850

ВВГ 4х1,5

38

ВРС-К-LZ-70-40/31-PЦ-2,2/3000/220-380

3-220/3-380

8,59/4,97

2,2

2855

ВВГ 4х1,5

48

ВРС-К-LZ-70-40/35-PЦ-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

56

ВРС-К-LZ-80-50/35-PЦ-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

68

ВРС-К-LZ-80-50/40-PЦ-4,0/3000/220-380

3-220/3-380

14,2/8,2

4,0

2880

ВВГ 4х1,5

73

ВРС-К-LZ-90-50/35-PЦ-3,0/3000/220-380

3-220/3-380

11/6,34

3,0

2860

ВВГ 4х1,5

72

ВРС-К-LZ-90-50/40-PЦ-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

84

ВРС-К-LZ-90-50/45-PЦ-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

68

ВРС-К-LZ-100-50/40-PЦ-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

87

ВРС-К-LZ-100-50/45-PЦ-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

72

ВРС-К-LZ-100-50/45-PЦ-7,5/3000/220-380

3-220/3-380

25,7/14,9

7,5

2895

ВВГ 4х2,5

105

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LT с колесом РК635


Модель

A, мм

B, мм

C, мм

L1, мм

H1, мм

ВРС-К-LТ-40-20/18-РК635-0,18/3000/220-380

545

335

455

421

221

ВРС-К-LТ-40-20/20-РК635-0,18/3000/220-380

545

335

455

421

221

ВРС-К-LТ-50-25/20-РК635-0,18/3000/220-380

645

385

455

521

271

ВРС-К-LТ-50-25/22-РК635-0,25/3000/220-380

645

385

455

521

271

ВРС-К-LТ-50-30/22-РК635-0,18/3000/220-380

645

435

455

521

321

ВРС-К-LТ-50-30/25-РК635-0,25/3000/220-380

645

435

485

521

321

ВРС-К-LТ-60-30/25-РК635-0,37/3000/220-380

745

435

495

621

321

ВРС-К-LТ-60-30/28-РК635-0,75/3000/220-380

745

435

525

621

321

ВРС-К-LТ-60-35/28-РК635-0,55/3000/220-380

745

485

525

621

371

ВРС-К-LТ-60-35/25-РК635-0,37/3000/220-380

745

485

565

621

371

ВРС-К-LТ-60-35/31-РК635-1,5/3000/220-380

745

485

565

621

371

ВРС-К-LТ-70-40/28-РК635-0,75/3000/220-380

845

535

565

721

421

ВРС-К-LТ-70-40/31-РК635-1,1/3000/220-380

845

535

595

721

421

ВРС-К-LТ-70-40/35-РК635-3,0/3000/220-380

845

535

595

721

421

ВРС-К-LТ-80-50/31-РК635-1,5/3000/220-380

945

635

645

821

521

ВРС-К-LТ-80-50/35-РК635-3,0/3000/220-380

945

635

725

821

521

ВРС-К-LТ-80-50/40-РК635-5,5/3000/220-380

945

635

725

821

521

ВРС-К-LТ-90-50/31-РК635-1,5/3000/220-380

1045

635

715

921

521

ВРС-К-LТ-90-50/35-РК635-3/3000/220-380

1045

635

715

921

521

ВРС-К-LТ-90-50/40-РК635-5,5/3000/220-380

1045

635

715

921

521

ВРС-К-LТ-100-50/45-РК635-1,5/1500/220-380

1145

635

715

1021

521

ВРС-К-LТ-100-50/40-РК635-5,5/3000/220-380

1145

635

715

1021

521

Технические характеристики канальных вентиляторов серии ВРС-К-LT с колесом РК635

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота
вращения
номинальная, об/мин

Силовой
кабель
питания

Масса, кг

ВРС-К-LT-40-20/18-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

21

ВРС-К-LT-40-20/20-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

21

ВРС-К-LT-50-25/20-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

25

ВРС-К-LT-50-25/22-РК635-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

29

ВРС-К-LT-50-30/22-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

31

ВРС-К-LT-50-30/25-РК635-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

34

ВРС-К-LT-60-30/25-РК635-0,37/3000/220-380

3-220/3-380

1,7/1

0,37

2755

ВВГ 4х1,5

35

ВРС-К-LT-60-30/28-РК635-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

37

ВРС-К-LT-60-35/25-РК635-0,37/3000/220-380

3-220/3-380

1,7/1

0,37

2755

ВВГ 4х1,5

46

ВРС-К-LT-60-35/28-РК635-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

41

ВРС-К-LT-60-35/31-РК635-1,5/3000/220-380

3-220/3-380

6/3,48

1,5

2840

ВВГ 4х1,5

49

ВРС-К-LT-70-40/28-РК635-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

45

ВРС-К-LT-70-40/31-РК635-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

51

ВРС-К-LT-70-40/35-РК635-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

59

ВРС-К-LT-80-50/31-РК635-1,5/3000/220-380

3-220/3-380

6/3,48

1,5

2850

ВВГ 4х1,5

61

ВРС-К-LT-80-50/35-РК635-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

69

ВРС-К-LT-80-50/40-РК635-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

84

ВРС-К-LT-90-50/31-РК635-1,5/3000/220-380

3-220/3-380

6/3,48

1,5

2850

ВВГ 4х1,5

75

ВРС-К-LT-90-50/35-РК635-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

72

ВРС-К-LT-90-50/40-РК635-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

89

ВРС-К-LT-100-50/45-РК635-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

77

ВРС-К-LT-100-50/40-РК635-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

103

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ с колесом РК635


Модель

A, мм

B, мм

C, мм

L1, мм

H1, мм

ВРС-К-LZ-40-20/18-РК635-0,18/3000/220-380

442

255

408

421

221

ВРС-К-LZ-40-20/20-РК635-0,18/3000/220-380

442

255

433

421

221

ВРС-К-LZ-50-25/20-РК635-0,18/3000/220-380

542

305

433

521

271

ВРС-К-LZ-50-25/22-РК635-0,25/3000/220-380

542

305

433

521

271

ВРС-К-LZ-50-30/22-РК635-0,18/3000/220-380

542

345

433

521

321

ВРС-К-LZ-50-30/25-РК635-0,25/3000/220-380

542

355

458

521

321

ВРС-К-LZ-60-30/25-РК635-0,37/3000/220-380

642

355

483

621

321

ВРС-К-LZ-60-30/28-РК635-0,75/3000/220-380

642

355

533

621

321

ВРС-К-LZ-60-35/28-РК635-0,55/3000/220-380

642

405

508

621

371

ВРС-К-LZ-60-35/25-РК635-0,37/3000/220-380

642

392

483

621

371

ВРС-К-LZ-60-35/31-РК635-1,5/3000/220-380

642

405

558

621

371

ВРС-К-LZ-70-40/28-РК635-0,75/3000/220-380

742

442

533

721

421

ВРС-К-LZ-70-40/31-РК635-1,1/3000/220-380

742

442

558

721

421

ВРС-К-LZ-70-40/35-РК635-3,0/3000/220-380

742

455

658

721

421

ВРС-К-LZ-80-50/31-РК635-1,5/3000/220-380

842

542

583

821

521

ВРС-К-LZ-80-50/35-РК635-3,0/3000/220-380

842

542

658

821

521

ВРС-К-LZ-80-50/40-РК635-5,5/3000/220-380

842

555

733

821

521

ВРС-К-LZ-90-50/31-РК635-1,5/3000/220-380

942

542

583

921

521

ВРС-К-LZ-90-50/35-РК635-3,0/3000/220-380

942

542

658

921

521

ВРС-К-LZ-90-50/40-РК635-5,5/3000/220-380

942

555

708

921

521

ВРС-К-LZ-100-50/45-РК635-1,5/1500/220-380

1042

555

708

1021

521

ВРС-К-LZ-100-50/40-РК635-5,5/3000/220-380

1042

555

708

1021

521

Технические характеристики канальных вентиляторов серии ВРС-К-LZ с колесом РК635

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота
вращения
номинальная, об/мин

Силовой
кабель
питания

Масса, кг

ВРС-К-LZ-40-20/18-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

16

ВРС-К-LZ-40-20/20-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

16

ВРС-К-LZ-50-25/20-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

18

ВРС-К-LZ-50-25/22-РК635-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

21

ВРС-К-LZ-50-30/22-РК635-0,18/3000/220-380

3-220/3-380

0,96/0,55

0,18

2720

ВВГ 4х1,5

22

ВРС-К-LZ-50-30/25-РК635-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

27

ВРС-К-LZ-60-30/25-РК635-0,37/3000/220-380

3-220/3-380

1,7/1

0,37

2755

ВВГ 4х1,5

30

ВРС-К-LZ-60-30/28-РК635-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/25-РК635-0,37/3000/220-380

3-220/3-380

1,7/1

0,37

2755

ВВГ 4х1,5

38

ВРС-К-LZ-60-35/28-РК635-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/31-РК635-1,5/3000/220-380

3-220/3-380

6/3,48

1,5

2840

ВВГ 4х1,5

40

ВРС-К-LZ-70-40/28-РК635-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

41

ВРС-К-LZ-70-40/31-РК635-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

49

ВРС-К-LZ-70-40/35-РК635-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

53

ВРС-К-LZ-80-50/31-РК635-1,5/3000/220-380

3-220/3-380

6/3,48

1,5

2850

ВВГ 4х1,5

55

ВРС-К-LZ-80-50/35-РК635-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

68

ВРС-К-LZ-80-50/40-РК635-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

77

ВРС-К-LZ-90-50/31-РК635-1,5/3000/220-380

3-220/3-380

6/3,48

1,5

2850

ВВГ 4х1,5

68

ВРС-К-LZ-90-50/35-РК635-3,0/3000/220-380

3-220/3-380

11/6,3

3,0

2860

ВВГ 4х1,5

72

ВРС-К-LZ-90-50/40-РК635-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

84

ВРС-К-LZ-100-50/45-РК635-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

72

ВРС-К-LZ-100-50/40-РК635-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

105

Дополнительное оборудование для подвесного монтажа

ВРС-К_доп монтаж.jpg

№

Наименование

Описание

1

Вставка гибкая прямоугольная

Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду*

2

Шпилька

Шпильки подвеса используются для монтажа прямоугольных канальных вентиляторов в подвесном исполнении

3

Траверса

Траверсы надежно удерживают канальные вентиляторы серии ВРС-К в подвесном исполнении

4

Виброшайба

Виброшайбы применяются для снижения влияния вибрации на ограждающие конструкции помещения

5

Стопорные гайки

Стопорные гайки предназначены для стопорения шпильки при монтаже в подвесном исполнении

6

Крепежные изделия

Крепежные изделия должны соответствовать применяемой шпильке и обеспечивать надежную фиксацию изделия в подвесном исполнении

* Более подробную информацию по применяемости гибких вставок смотрите здесь.

Типоразмер установки

Подвесной монтаж

Траверса

Виброшайба

Шпилька

Наименование

Длина, мм

Кол-во, шт

Наименование

Кол-во, шт

40-20

Траверса монтажная 38х40

600

2

Виброшайба OKMKT.03.00 SH55 (+/-5)

4

М10

50-25

700

2

4

М10

50-30

700

2

4

М10

60-30

800

2

4

М10

60-35

800

2

4

М10

70-40

900

2

4

М10

80-50

1000

2

4

М10

90-50

1100

2

4

М10

100-50

1200

2

4

М10

* Траверса монтажная, виброшайба и шпилька заказываются отдельно.


Электрическая схема подключения канальных вентиляторов серии ВРС-К-LZ, ВРС-К-LT в сеть 380 В


На заводе электродвигатели вентиляторов коммутируются по схеме «звезда» для подключения в сеть 380 В. Вентиляторы мощностью до 2,2 кВт могут быть подключены в сеть 220 В через однофазный преобразователь частоты. Для этого необходимо выполнить переключение в коробке электродвигателя на схему «треугольник»*.
*Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ВРС-К-LZ.pdf
5,13 МБ Скачать
Руководство по эксплуатации ВРС-К-LT.pdf
8,65 МБ Скачать

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию
Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
Хорошо
Telegram
ВКонтакте
КАТАЛОГ ПРОДУКЦИИ
ПРОЕКТИРОВЩИКАМ
О КОМПАНИИ
ЗАГРУЗКИ
+7 800 200-93-96
Многоканальный
+7 800 505-08-67
Интернет-магазин
+ 375-17-25-25-111
Офис продаж
© 2026 ООО «РОВЕН-Регионы»
Сделано в
