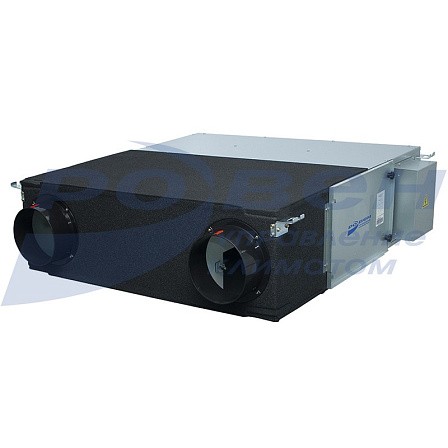

Компактная приточно-вытяжная установка с рекуперацией тепла RWC
Бесплатный проект

- Компактные размеры корпуса;
- Низкий уровень шума;
- Широкие возможности установки в ограниченном пространстве;
- Высокая эффективность рекуперации тепла обеспечивает эффективное потребление тепловой энергии;
- Установка оснащена базовым нагревателем;

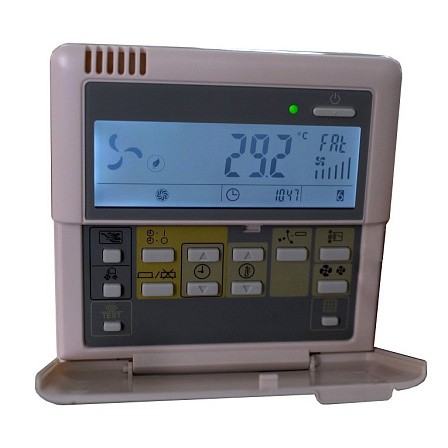

- Встроенная автоматика и проводной пульт управления с LCD (ЖК-дисплеем);
- Возможность програмирования недельного таймера;
- Интеграция в "Умный Дом" - ModBus RS-485
Описание товара
Характеристики моделей
Купить
Руководства
Видео

Компактные приточно-вытяжные установки с рекуперацией RWC предназначены для улучшения качества воздуха в закрытых помещениях и одновременного сбережения тепловой энергии. Установки полностью отвечают современным требованиям воздухообмена на рабочих местах и в жилых помещениях.

Установки RWC рекомендуется применять в общественных и жилых зданиях. Установки предназначены для эксплуатации только в помещении при температуре окружающей среды от 0 °С до +45 °С. Температура перемещаемой среды без использования преднагрева от -20 °С до +45 °С.

Приточно-вытяжная установка RWC состоит из корпуса, центробежного вентилятора, рекуператора, фильтра (класс фильтрации EU3), блока управления и проводного пульта управления с LCD (ЖК-дисплеем). Электрический нагреватель входит в комплект поставки (встроенный для моделей RWC-250-HE ~ RWC-500-HE и выносной для RWC-600-HE-AH ~ RWC-1000-HE-AH).

Корпус RWC изготовлен из гальванизированной стали с толщиной панелей 20 мм.

Монтаж установки осуществляется горизонтально под потолком (и вертикально на стене).

Основные преимущества установок RWC:

  • Установки RWC совмещают функции обеспечения подачи свежего воздуха в помещение и удаления из него отработанного. Универсальность установки в совокупности с компактными размерами позволяет применять ее в условиях ограниченного пространства.

  • Установки RWC обладают высоким уровнем рекуперации тепловой энергии, что позволяет обеспечивать эффективный воздухообмен при сокращении энергопотребления кондиционерами и отопительными приборами.

  • Электрический нагреватель позволяет эффективно восстанавливать потери тепловой энергии и максимально сохранять ее. Благодаря чему нахождение людей внутри помещения становится комфортным, улучшается качество воздуха и сохраняются на должном уровне показатели влажности и температуры, а также уменьшаются нагрузки на систему кондиционирования, отопления.

  • Перемещение воздуха по системе вентиляции может создавать дополнительный шум, поэтому установка RWC, за счет моноблочной конструкции и встроенной шумоизоляции, способствует снижению шумовой нагрузки в обслуживаемых помещениях.

  • Установки RWC позволяют обеспечить воздухообмен в закрытых помещениях и при перепланировке существующих рабочих зон.

  • Интеграция в "Умный Дом" - ModBus RS-485. У ПВУ RWC есть возможность подключения к системе «Умный Дом» по ModBus RS-485. Удаленно можно пользоваться всеми функциями ПВУ, как с пульта управления установкой.

Файлы
Приточно-вытяжные установки RWC.pdf

Габаритные и присоединительные размеры RWC

RWC чертеж.jpg


Модель

A

В

С

D

E

F

G

H

I

ØM

RWC-250-HE

670

885

720

815

1075

342

112

270

784

150

RWC-350-HE

810

885

860

815

1075

482

112

270

924

150

RWC-400-HE

RWC-500-HE

997

966

1045

905

1130

728

138

312

1106

200

RWC-600-HE-AH

RWC-800-HE-AH

885

1322

936

1252

1488

430

172

396

995

250

RWC-1000-HE-AH

1132

1322

1186

1252

1488

681

172

396

1246

250

* Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.

Технические характеристики RWC

Модель

RWC-250-HE

RWC-350-HE

RWC-400-HE

RWC-500-HE

RWC-600-HE-AH

RWC-800-HE-AH



RWC-1000-HE-AH

Электропитание RWC, В-Ф-Гц

220 - 1 - 50

220 - 1 - 50

220 - 1 - 50

220 - 1 - 50

220 - 1 - 50

220 - 1 - 50

220 - 1 - 50

Электропитание внешнего (дополнительного) электронагревателя, В-Ф-Гц

-

380 -3 - 50

380 -3 - 50

380 -3 - 50

Охлаждение

Эффективность теплопереноса, %

68/69/71

67/69/72

68/69/72

67/68/71

67/68/71

68/69/73

68/69/73

Энтальпия теплопереноса, %

51/53/55

51/53/55

51/53/55

51/53/55

51/53/55

51/53/55

51/53/55

Обогрев

Эффективность теплопереноса, %

75/76/77

73/75/77

74/75/77

73/74/76

73/74/76

74/75/77

74/75/77

Энтальпия теплопереноса, %

57/58/60

56/59/60

56/59/60

56/59/60

56/59/60

58/59/60

56/59/60

Мощность электронагревателей, кВт

2

3

3

3

5

6

7

Потребляемая мощность, кВт

2,21

3,28

3,3

4,38

5,4

6,64

7,9

Двигатель вентилятора внутреннего блока

Модель

YSK35-4

YSK55-4

YSK55-4

YSK70-4

YSK70-4

YSK110-4

YSK120-4

Изоляционный класс

B

B

B

B

B

B

B

Класс безопасности

I

I

I

I

I

I

I

Энерго-потребление, Вт

105

140

150

190

200

320

450

Номинальный ток, A

0,48

0,65

0,7

0,88

0,91

1,46

2,1

Конденсатор, мкФ

1,5

3

3

3

3

6

10

Скорость, об/мин

1050

1120

1150

1050

1100

1200

1200

Вентилятор внутреннего блока

Материал

ABS

ABS

ABS

ABS

ABS

ABS

ABS

Тип

Диаметр, мм

192

192

192

230

230

246

246

Высота, мм

97

97

97

110

110

203

203

Производительность по воздухопотоку, м3

250/200/150

350/280/220

400/350/270

500/420/330

600/500/360

800/700/625

1000/780/650

Давление на выходеиз RWC, Па

85

90

90

100

100

150

150

Уровень звукового давления, дБ(A)

35/33/31

36/34/31

37/35/32

38/35/32

39/36/32

41/37/33

41/37/33

Внутренний блок

Размеры без упаковки, мм

1075 x 784 x 270

1075 x 924 x 270

1075 x 924 x 270

1130 x 1106 x 312

1130 x 1106 x 312

1488 x 995 x 396

1488 x 1246 x 396

Размеры с упаковкой, мм

1125 x 830 x 386

1125 x 985 x 345

1125 x 985 x 345

1190 x 1150 x 386

1190 x 1150 x 386

1545 x 1045 x 470

1545 x 1300 x 470

Вес нетто / брутто, кг

33/ 35

38/ 40

39/ 41

54/ 56

55/ 57

74/ 76

89/ 91

Сечение кабелей

Электропитание, мм2

3×2,5

3×2,5

3×4,0

3×4,0

4×2,5 + 1×4,0 (N)

5×2,5 + 1×4,0 (N)

5×4,0 +
1×6,0 (N)

Сигнальный экранированнный, мм2

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

Свежий воздух

Диаметр воздуховода, мм

150

150

150

200

200

250

250

Давление на входе в RWC, Па

20

20

20

20

20

20

20

Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWC при внешнем давлении 0 Па. Производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.


Аэродинамические характеристики RWC


RWC-аэродинамика 1.jpg RWC-аэродинамика 2 без 1200.jpg

Электрические схемы подключения


                                                                          для RWC-250-HЕ - RWC-500-HE


RWC-250-HЕ - RWC-500-HE электро.jpg


                                     для RWC-600-HE-AH - RWC-1000-HE-AH


RWC-600-HE-AH - RWC-1200-HE-AH электро.jpg

Пояснения к схеме подключения:

  • Провода, обозначенные на схеме пунктирными линиями, должны быть проложены специалистами по электромонтажу.

  • После завершения электромонтажных работ тщательно проверьте, не допущены ли ошибки.

  • Рекомендуется использовать защитный автомат питания с расстоянием более 3 мм между размыкающими контактами и номинальным током больше 10 А.

  • Рекомендуется использовать электропровод в ПВХ-изоляции с толщиной 1,38 мм и 1,78 мм для проводов диаметром 1,5 мм2 и 2,5 мм2 соответственно.

Подключение электрокалориферов:

  • В установкаx RWC-250-HЕ - RWC-500-HE для эффективной работы в зимний период могут использоваться внешние электрокалориферы, которые обеспечивают нагрев воздуха, который подается с улицы, до температуры -20 °С. Дальнейший обогрев потока воздуха в приточном канале обеспечивается за счет использования рекуператора и дополнительного нагревателя, встроенного в RWC, либо выполненного в виде отдельного блока для RWC-600-HE-AH - RWC-1000-HE-AH.

  • Внешние электрокалориферы RWC-600-HE-AH - RWC-1000-HE-AH являются устройствами с независимым электропитанием (380 В, 3 фазы), но при этом управление включением этих устройств организовано через схему управления ПВУ. При подключении электрокалориферов строго соблюдайте схемы подключения, приведенные на этой странице. Также необходимо использовать медные электропровода соответствующего сечения.



Рекомендации подключения электротэнов для моделей RWC-600-HE-AH - RWC-1000-HE-AH



Модель

Мощность электротэна, кВт

Сечение кабеля питания, мм2

Расчетная сила тока, А

RWC-600-HE-AH

5

2,5

6

RWC-800-HE-AH

6

2,5

9,2

RWC-1000-HE-AH

7

4

10,6



Не представленные в наличии модели доступны к поставке под заказ
