Вентилятор крышный РОКС-ВКРС, РОКС-ВКРФ специального назначения

Вентиляторы не применяются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

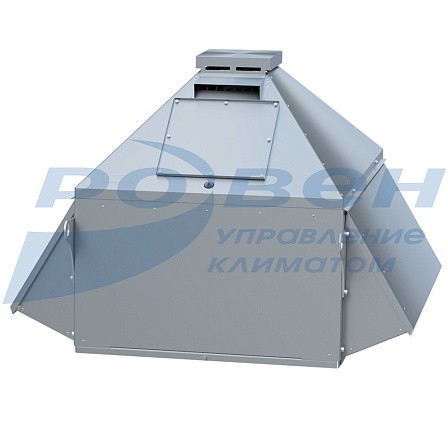

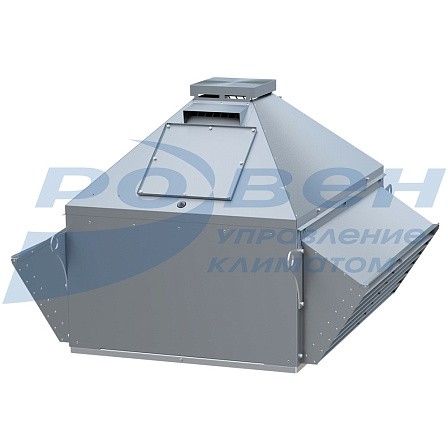

Вентиляторы крышные радиальные во взрывозащищенном исполнении с выходом потока воздуха в стороны РОКС-ВКРС и вверх РОКС-ВКРФ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ. Вентиляторы выпускают с двумя типами рабочих колес РК635 и РК935 с различными расходными характеристиками.

Вентиляторы серии РОКС в исполнении Ex1 предназначены для перемещения газопаровоздушных смесей подгрупп газа IIА или IIВ или IIС категорий (кроме взрывоопасных смесей с воздухом коксового газа категории IIВТ1, окиси пропилена, окиси этилена, формальдегида, этилтрихлор-этилена, этилена подгруппы газа IIВ с температурным классом Т2, винил-трихлорсилена, этилхлорсилена подгруппы газа IIВ с температурным классом Т3), не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии оцинкованной стали и латуни для исполнений Ex1, с содержанием невзрывоопасной пыли и других твердых примесей не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов.

Вентиляторы РОКС-ВКРС и РОКС-ВКРФ в исполнении Ех1 изготовлены из углеродистой стали. Возможные контактные поверхности между вращающимися и неподвижными деталями состоят из материалов, опасность искрообразования которых из-за трения, шлифования или ударов исключена.

Вентиляторы не применяются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Дополнительное оборудование для монтажа крышных вентиляторов РОКС-Ex1

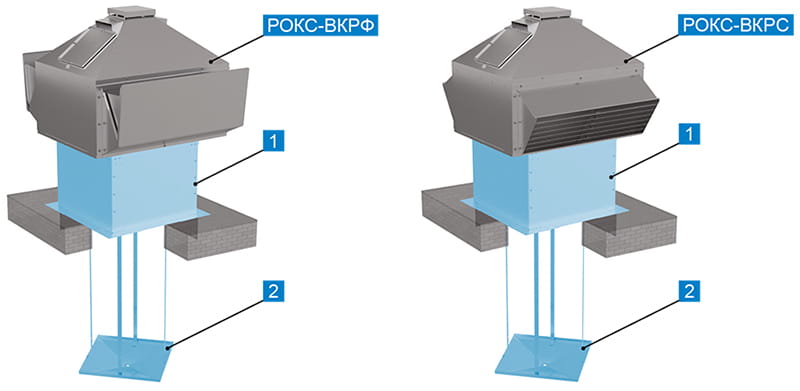

РОКС-Ex_доп для монтажа.jpg

Наименование

Описание

1

Стаканы опорные монтажные

СОМ 1, СОМ 1Н,

СОМ 2, СОМ 2Н

Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата

2

Дренажный поддон

ДП-СОМ

Дренажный поддон ДП-СОМ (конденсатосборник) предназначен для сбора и удаления конденсата

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Полная информация о вентиляторах РОКС-Ex в электронном pdf-каталоге по ссылке во вкладке "Характеристики".


Файлы
Вентиляторы крышные серии РОКС-ВКРС-Ex, РОКС-ВКРФ-Ex.pdf

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентиляторов РОКС-ВКРС-Ex1


Габаритные и присоединительные размеры вентиляторов РОКС-ВКРФ-Ex1


Наименование

А, мм

В, мм

D, мм

H max,мм

L max, мм

РОКС-ВКРС-3,55 / РОКС-ВКРФ-3,55

480

945

14

645

880

РОКС-ВКРС-4,0 / РОКС-ВКРФ-4,0

530

1005

14

709

948

РОКС-ВКРС-4,5 / РОКС-ВКРФ-4,5

580

1069

14

767

1081

РОКС-ВКРС-5,0 / РОКС-ВКРФ-5,0

630

1138

14

774

1132

РОКС-ВКРС-5,6 / РОКС-ВКРФ-5,6

690

1219

14

918

1245

РОКС-ВКРС-6,3 / РОКС-ВКРФ-6,3

755

1329

14

993

1316

РОКС-ВКРС-7,1 / РОКС-ВКРФ-7,1

840

1469

14

1150

1480

РОКС-ВКРС-8,0 / РОКС-ВКРФ-8,0

1005

1699

16

1202

1678

РОКС-ВКРС-9,0 / РОКС-ВКРФ-9,0

1050

1729

16

1356

1755

РОКС-ВКРС-10,0 / РОКС-ВКРФ-10,0

1220

1979

16

1444

1935

РОКС-ВКРС-11,2 / РОКС-ВКРФ-11,2

1350

2126

16

1576

2197

РОКС-ВКРС-12,5 / РОКС-ВКРФ-12,5

1505

2327

18

1694

2417

Технические характеристики

Наименование

Номер кривой

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Общий дБа

РОКС-ВКРС-3,55-Ех1/IIB-РК635-1,5/3000/220-380

РОКС-ВКРФ-3,55-Ех1/IIB-РК635-1,5/3000/220-380

1

1,5

2790

3,48

78

83

РОКС-ВКРС-3,55-Ех1/IIB-РК935-2,2/3000/220-380

РОКС-ВКРФ-3,55-Ех1/IIB-РК935-2,2/3000/220-380

2

2,2

2810

4,97

80

82

РОКС-ВКРС-4,0-Ех1/IIB-РК635-0,37/1500/220-380

РОКС-ВКРФ-4,0-Ех1/IIB-РК635-0,37/1500/220-380

1

0,37

1320

1,12

67

74

РОКС-ВКРС-4,0-Ех1/IIB-РК935-0,37/1500/220-380

РОКС-ВКРФ-4,0-Ех1/IIB-РК935-0,37/1500/220-380

2

0,37

1320

1,12

68

76

РОКС-ВКРС-4,0-Ех1/IIB-РК635-3,0/3000/220-380

РОКС-ВКРФ-4,0-Ех1/IIB-РК635-3,0/3000/220-380

3

3,0

2820

6,54

89

87

РОКС-ВКРС-4,0-Ех1/IIB-РК935-4,0/3000/220-380

РОКС-ВКРФ-4,0-Ех1/IIB-РК935-4,0/3000/220-380

4

4,0

2840

8,41

90

86

РОКС-ВКРС-4,5-Ех1/IIB-РК635-0,55/1500/220-380

РОКС-ВКРФ-4,5-Ех1/IIB-РК635-0,55/1500/220-380

1

0,55

1350

1,61

97

79

РОКС-ВКРС-4,5-Ех1/IIB-РК935-1,1/1500/220-380

РОКС-ВКРФ-4,5-Ех1/IIB-РК935-1,1/1500/220-380

2

1,1

1370

2,97

105

81

РОКС-ВКРС-5,0-Ех1/IIB-РК635-0,37/1000/220-380

РОКС-ВКРФ-5,0-Ех1/IIB-РК635-0,37/1000/220-380

1

0,37

910

1,33

108

75

РОКС-ВКРС-5,0-Ех1/IIB-РК935-0,55/1000/220-380

РОКС-ВКРФ-5,0-Ех1/IIB-РК935-0,55/1000/220-380

2

0,55

910

1,87

109

77

РОКС-ВКРС-5,0-Ех1/IIB-РК635-1,1/1500/220-380

РОКС-ВКРФ-5,0-Ех1/IIB-РК635-1,1/1500/220-380

3

1,1

1370

2,97

117

83

РОКС-ВКРС-5,0-Ех1/IIB-РК935-1,5/1500/220-380

РОКС-ВКРФ-5,0-Ех1/IIB-РК935-1,5/1500/220-380

4

1,5

1380

3,95

119

85

РОКС-ВКРС-5,6-Ех1/IIB-РК635-0,55/1000/220-380

РОКС-ВКРФ-5,6-Ех1/IIB-РК635-0,55/1000/220-380

1

0,55

910

1,87

146

79

РОКС-ВКРС-5,6-Ех1/IIB-РК935-0,75/1000/220-380

РОКС-ВКРФ-5,6-Ех1/IIB-РК935-0,75/1000/220-380

2

0,75

910

2,29

154

81

РОКС-ВКРС-5,6-Ех1/IIB-РК635-2,2/1500/220-380

РОКС-ВКРФ-5,6-Ех1/IIB-РК635-2,2/1500/220-380

3

2,2

1390

5,36

163

87

РОКС-ВКРС-5,6-Ех1/IIB-РК935-3,0/1500/220-380

РОКС-ВКРФ-5,6-Ех1/IIB-РК935-3,0/1500/220-380

4

3,0

1410

7,12

170

89

РОКС-ВКРС-6,3-Ех1/IIB-РК635-1,1/1000/220-380

РОКС-ВКРФ-6,3-Ех1/IIB-РК635-1,1/1000/220-380

1

1,1

910

3,18

168

83

РОКС-ВКРС-6,3-Ех1/IIB-РК935-1,5/1000/220-380

РОКС-ВКРФ-6,3-Ех1/IIB-РК935-1,5/1000/220-380

2

1,5

920

4,05

177

86

РОКС-ВКРС-6,3-Ex1/IIB-РК635-4,0/1500/220-380

РОКС-ВКРФ-6,3-Ex1/IIB-РК635-4,0/1500/220-380

3

4,0

1410

9,38

186,8

92

РОКС-ВКРС-6,3-Ех1/IIB-РК935-5,5/1500/220-380

РОКС-ВКРФ-6,3-Ех1/IIB-РК935-5,5/1500/220-380

4

5,5

1440

12,1

197

94

РОКС-ВКРС-7,1-Ех1/IIB-РК635-2,2/1000/220-380

РОКС-ВКРФ-7,1-Ех1/IIB-РК635-2,2/1000/220-380

1

2,2

920

5,79

223

88

РОКС-ВКРС-7,1-Ех1/IIB-РК935-3,0/1000/220-380

РОКС-ВКРФ-7,1-Ех1/IIB-РК935-3,0/1000/220-380

2

3,0

930

7,31

234

90

РОКС-ВКРС-7,1-Ех1/IIB-РК635-7,5/1500/380-660

РОКС-ВКРФ-7,1-Ех1/IIB-РК635-7,5/1500/380-660

3

7,5

1440

15,8

209

96

РОКС-ВКРС-7,1-Ех1/IIB-РК935-11/1500/380-660

РОКС-ВКРФ-7,1-Ех1/IIB-РК935-11/1500/380-660

4

11

1440

22,9

287

98

РОКС-ВКРС-8,0-Ex1/IIB-РК635-4,0/1000/220-380

РОКС-ВКРФ-8,0-Ex1/IIB-РК635-4,0/1000/220-380

1

4,0

930

9,74

314,7

92

РОКС-ВКРС-8,0-Ех1/IIB-РК935-5,5/1000/380-660

РОКС-ВКРФ-8,0-Ех1/IIB-РК935-5,5/1000/380-660

2

5,5

950

13,2

347

95

РОКС-ВКРС-8,0-Ex1/IIB-РК635-15,0/1500/380-660

РОКС-ВКРФ-8,0-Ex1/IIB-РК635-15,0/1500/380-660

3

15,0

1440

30,1

393

101

РОКС-ВКРС-8,0-Ех1/IIB-РК935-18,5/1500/380-660

РОКС-ВКРФ-8,0-Ех1/IIB-РК935-18,5/1500/380-660

4

18,5

1450

36,1

426

103

РОКС-ВКРС-9,0-Ex1/IIB-РК635-3,0/750/220-380

РОКС-ВКРФ-9,0-Ex1/IIB-РК635-3,0/750/220-380

1

3,0

690

8,12

413

89

РОКС-ВКРС-9,0-Ех1/IIB-РК935-4,0/750/380-660

РОКС-ВКРФ-9,0-Ех1/IIB-РК935-4,0/750/380-660

2

4,0

700

10,1

441

92

РОКС-ВКРС-9,0-Ex1/IIB-РК635-7,5/1000/380-660

РОКС-ВКРФ-9,0-Ex1/IIB-РК635-7,5/1000/380-660

3

7,5

950

17,2

456

97

РОКС-ВКРС-9,0-Ех1/IIB-РК935-11,0/1000/380-660

РОКС-ВКРФ-9,0-Ех1/IIB-РК935-11,0/1000/380-660

4

11,0

960

23,6

492

99

РОКС-ВКРС-10,0-Ех1/IIB-РК635-4,0/750/380-660

РОКС-ВКРФ-10,0-Ех1/IIB-РК635-4,0/750/380-660

1

4,0

700

10,1

541

93

РОКС-ВКРС-10,0-Ех1/IIB-РК935-7,5/750/380-660

РОКС-ВКРФ-10,0-Ех1/IIB-РК935-7,5/750/380-660

2

7,5

720

17,9

591

96

РОКС-ВКРС-10,0-Ех1/IIB-РК635-11,0/1000/380-660

РОКС-ВКРФ-10,0-Ех1/IIB-РК635-11,0/1000/380-660

3

11,0

960

23,6

592

101

РОКС-ВКРС-10,0-Ех1/IIB-РК935-15,0/1000/380-660

РОКС-ВКРФ-10,0-Ех1/IIB-РК935-15,0/1000/380-660

4

15,0

960

31,2

622

103

РОКС-ВКРС-11,2-Ех1/IIB-РК635-7,5/750/380-660

РОКС-ВКРФ-11,2-Ех1/IIB-РК635-7,5/750/380-660

1

7,5

720

17,9

695

98

РОКС-ВКРС-11,2-Ех1/IIB-РК935-11,0/750/380-660

РОКС-ВКРФ-11,2-Ех1/IIB-РК935-11,0/750/380-660

2

11,0

720

25,3

699

100

РОКС-ВКРС-11,2-Ех1/IIB-РК635-18,5/1000/380-660

РОКС-ВКРФ-11,2-Ех1/IIB-РК635-18,5/1000/380-660

3

18,5

960

37

750

105

РОКС-ВКРС-11,2-Ех1/IIB-РК935-30,0/1000/380-660

РОКС-ВКРФ-11,2-Ех1/IIB-РК935-30,0/1000/380-660

4

30,0

960

59,6

840

107

РОКС-ВКРС-12,5-Ех1/IIB-РК635-15,0/750/380-660

РОКС-ВКРФ-12,5-Ех1/IIB-РК635-15,0/750/380-660

1

15,0

720

31,2

927

102

РОКС-ВКРС-12,5-Ех1/IIB-РК935-18,5/750/380-660

РОКС-ВКРФ-12,5-Ех1/IIB-РК935-18,5/750/380-660

2

18,5

720

39

976

104

РОКС-ВКРС-12,5-Ех1/IIB-РК635-30,0/1000/380-660

РОКС-ВКРФ-12,5-Ех1/IIB-РК635-30,0/1000/380-660

3

30,0

960

59,6

1009

108

РОКС-ВКРС-12,5-Ех1/IIB-РК935-45,0/1000/380-660

РОКС-ВКРФ-12,5-Ех1/IIB-РК935-45,0/1000/380-660

4

45,0

980

87

1176

111

* Технические и шумовые характеристики Ex1/IIC соответствуют Ex1/IIB.

Электрическая схема подключения

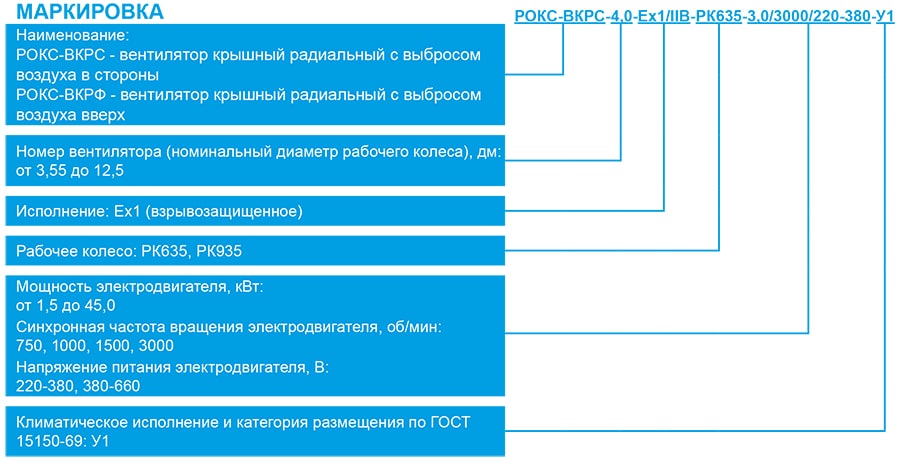

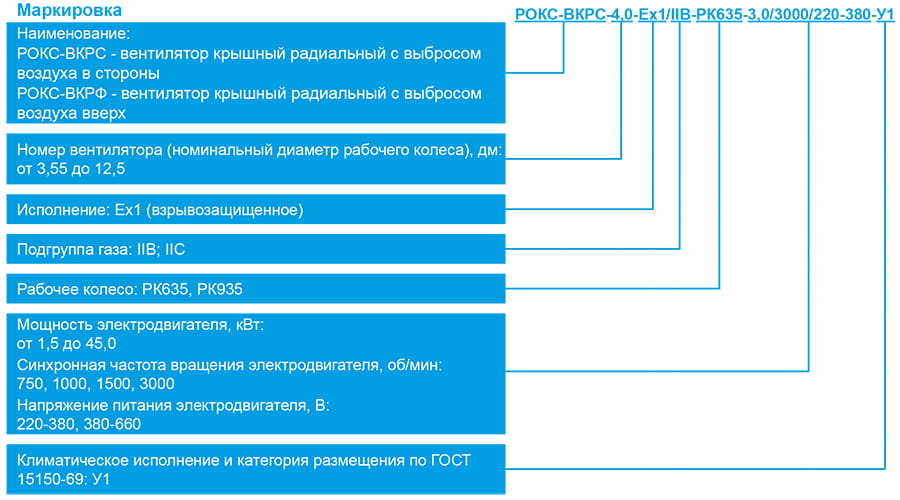

МАРКИРОВКА:

Вентилятор крышный радиальный с выходом потока в стороны – РОКС-ВКРС, с относительным диаметром рабочего колеса 4,0, взрывозащищённого исполнения Ех1, подгруппа перемещаемого газа IIB, укомплектован рабочим колесом РК635, мощностью электродвигателя Ny=3 кВт и частотой вращения рабочего колеса n=3000 об/мин, номинальное напряжение сети 220-380, климатическим исполнением У1.



Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации РОКС-ВКРС, РОКС-ВКРФ специального назначения.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
