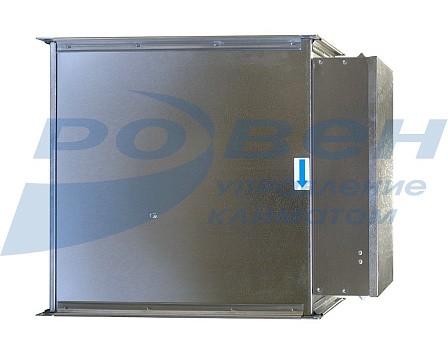

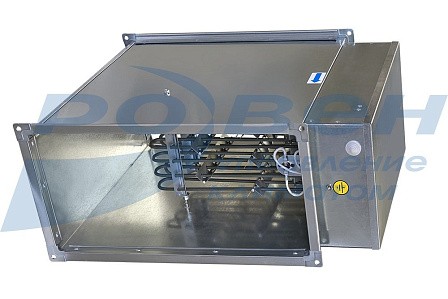

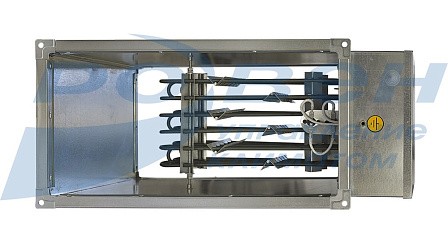

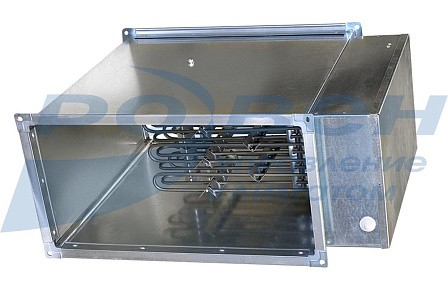

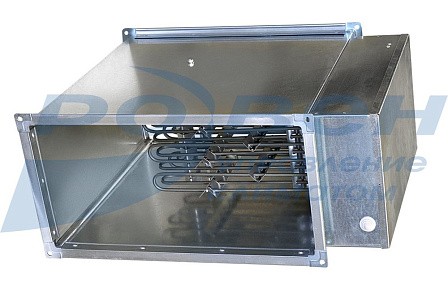

Электрический воздухонагреватель для прямоугольных каналов серии ЭНП

- Большой диапазон мощностей – от 6 до 120 кВт
- Нагревательные элементы из нержавеющей стали
- Встроенные биметаллические термовыключатели
- Оцинкованный стальной корпус
- Тэны повышенной надежности
- Класс защиты корпуса нагревателя IP 21
- Температура эксплуатации -45...+40 °С
- Максимальная температура выходного воздуха 40ºC
- Напряжение ~380В

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Электрические воздухонагреватели предназначены для подогрева воздуха в системах приточной вентиляции или как вторичные подогреватели в отдельных помещениях, где требуется индивидуальная регулировка температуры
Диапазон мощностей – от 6 до 120 кВт
Встроенные биметаллические термовыключатели
Возможность регулировки температуры с помощью дополнительных коммутационных приборов (приобретаются самостоятельно)
Типоразмерный ряд (по проходному сечению), мм: от 400х200 до 1000х500

Конструктив

Корпус из оцинкованной стали
Нагревательные элементы (ТЭНы) повышенной надежности из нержавеющей стали
Класс защиты корпуса нагревателя IP 21

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150: У3 (для эксплуатации в помещениях)
Температура окружающей среды от -45°С до +40°С

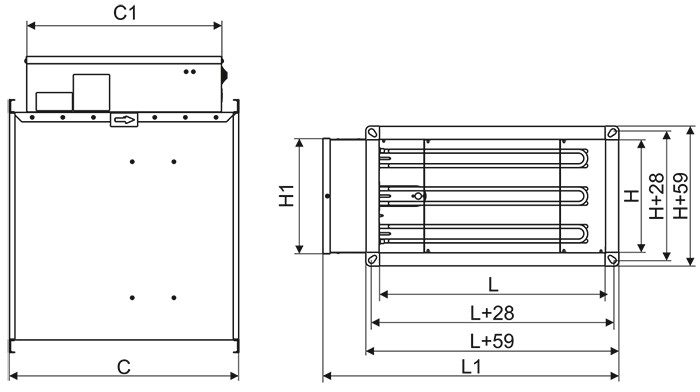

Габаритные и присоединительные размеры (мм)

ЭНП чертеж.jpg

Модель электронагревателя	L	H	C	L1	H1	C1
ЭНП 400х200	400	200	507	554	205	432
ЭНП 500х250	500	250	507	654	255	432
ЭНП 500х300	500	300	507	654	305	432
ЭНП 600х300	600	300	507	754	305	432
ЭНП 600х350	600	350	507	754	355	432
ЭНП 700х400	700	400	607	854	405	432 (523*)
ЭНП 800х500	800	500	607	954	505	549
ЭНП 1000х500	1000	500	607	1154	505	549

* При мощность более 60 кВт.

Технические характеристики электрических прямоугольных нагревателей серии ЭНП

Модель электронагревателя	LxH, мм	Мощность, кВт	Ступени мощность, кВт	Ток, А	Минимальный расход воздуха , м³/ч	Схема подключения	Масса, кг
ЭНП 400х200/6,0	400х200	6	6	9,13	700	ЭНП-1	9,6
ЭНП 400х200/9,0		9	9	13,69			9,6
ЭНП 400х200/12,0		12	12	18,25			10,9
ЭНП 400х200/15,0		15	15	22,82			10,9
ЭНП 400х200/18,0		18	18	27,38			10,9
ЭНП 400х200/21,0		21	21	31,94			10,9
ЭНП 400х200/24,0		24	24	36,5			10,9
ЭНП 500х250/6,0	500х250	6	6	9,13	900	ЭНП-1	11,3
ЭНП 500х250/9,0		9	9	13,69			11,3
ЭНП 500х250/12,0		12	12	18,25			11,33
ЭНП 500х250/15,0		15	15	22,82			12,6
ЭНП 500х250/18,0		18	18	27,38			12,6
ЭНП 500х250/21,0		21	21	31,94			12,7
ЭНП 500х250/24,0		24	24	36,5			12,65
ЭНП 500х250/27,0		27	18+9	41,07		ЭНП-2	13,9
ЭНП 500х250/30,0		30	18+12	45,63		ЭНП-2	14,0
ЭНП 500х300/6,0	500х300	6	6	9,13	1100	ЭНП-1	12,2
ЭНП 500х300/9,0		9	9	13,69			12,2
ЭНП 500х300/12,0		12	12	18,25			13,0
ЭНП 500х300/15,0	500х300	15	15	22,82	1100	ЭНП-1	13,9
ЭНП 500х300/18,0		18	18	27,38			13,9
ЭНП 500х300/21,0		21	21	31,94			13,9
ЭНП 500х300/24,0		24	24	36,5			15,4
ЭНП 500х300/27,0		27	18+9	41,07		ЭНП-2	15,3
ЭНП 500х300/30,0		30	18+12	45,63		ЭНП-2	16,0
ЭНП 600х300/18,0	600х300	18	18	27,38	1300	ЭНП-1	14,7
ЭНП 600х300/24,0		24	24	36,5		ЭНП-1	16,3
ЭНП 600х300/30,0		30	18+12	45,63		ЭНП-2	17,0
ЭНП 600х300/36,0		36	24+12	55,0			18,5
ЭНП 600х300/42,0		42	24+18	64,0			19,0
ЭНП 600х300/48,0		48	24+24	73,0			20,7
ЭНП 600х350/18,0	600х350	18	18	27,38	1350	ЭНП-1	15,6
ЭНП 600х350/24,0		24	24	36,5		ЭНП-1	17,1
ЭНП 600х350/30,0		30	18+12	45,63		ЭНП-2	17,8
ЭНП 600х350/36,0		36	24+12	55,0			19,4
ЭНП 600х350/42,0		42	24+18	64,0			20,0
ЭНП 600х350/48,0		48	24+24	73,0			21,6
ЭНП 700х400/36,0	700х400	36	24+12	55,0	2100	ЭНП-2	25,0
ЭНП 700х400/48,0		48	24+12+12	73,0		ЭНП-3	28,0
ЭНП 700х400/60,0		60	24+24+12	91,25		ЭНП-3	42,0
ЭНП 700х400/72,0		72	24+24+12+12	109,5		ЭНП-4	45,0
ЭНП 700х400/84,0		84	24+24+24+12	127,75		ЭНП-4	48,3
ЭНП 700х400/96,0		96	24+24+24+12+12	146		ЭНП-5	51,0
ЭНП 800х500/36,0	800х500	36	24+12	55,0	3000	ЭНП-2	30,0
ЭНП 800х500/48,0		48	24+12+12	73,0		ЭНП-3	33,0
ЭНП 800х500/60,0		60	24+24+12	91,25		ЭНП-3	46,8
ЭНП 800х500/72,0		72	24+24+12+12	109,5		ЭНП-4	50,0
ЭНП 800х500/84,0		84	24+24+24+12	127,75		ЭНП-4	53,1
ЭНП 800х500/96,0		96	24+24+24+12+12	146		ЭНП-5	56,0
ЭНП 1000х500/48,0	1000х500	48	24+12+12	73,0	3700	ЭНП-3	36,8
ЭНП 1000х500/60,0		60	24+24+12	91,25		ЭНП-3	53,9
ЭНП 1000х500/72,0		72	24+24+12+12	109,5		ЭНП-4	57,5
ЭНП 1000х500/84,0		84	24+24+24+12	127,75		ЭНП-4	61,4
ЭНП 1000х500/96,0		96	24+24+24+12+12	146		ЭНП-5	64,7
ЭНП 1000х500/108,0		108	24+24+24+24+12	164,25			68,5
ЭНП 1000х500/120,0		120	24+24+24+24+24	182,5			72,3

Схемы подключения электрических прямоугольных нагревателей серии ЭНП

Данные схемы подключения являются примером обязательного использования биметаллических термовыключателей защиты нагревателя от перегрева t1, t2 в цепях управления силовой частью ЭНП. Категорически запрещается подключать электронагреватель без использования в его цепи управления силовой частью биметаллических термовыключателей защиты от перегрева t1, t2, в противном случае это может привести к пожару или несчастному случаю.

ЭНП-1 элсхема.jpg

ЭНП-2 элсхема.jpg

ЭНП-3 элсхема.jpg

ЭНП-4 элсхема.jpg

ЭНП-5 элсхема.jpg

МАРКИРОВКА:

Нагреватель электрический прямоугольный ЭНП 600х300/18,0
где: ЭНП – серия канального нагревателя;
600х300 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
18,0 – мощность нагревателя, кВт.
