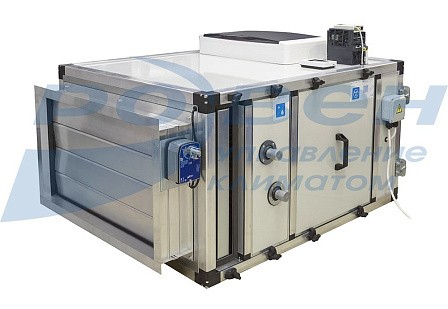

Приточная установка RW-L-60-30-3-B/1-C/L3-D/9(48кВт)-А(РЦ/31/1,1/2)
-
Приточные установки в подвесном исполнении;
-
Теплоизолированный корпус c толщиной теплоизоляции 25мм;
-
Сторона обслуживания приточной установки всегда справа и слева;
-
Для каждой компоновки предоставлены индивидуальные бланки технических характеристик;
-
Исполнение установки только общепромышленное;
-
Установка только в помещении;
-
Рабочие колеса РЦ собственного производства.
Технические характеристики
|
Типоразмер |
Расход, м3/ч |
Клапан |
Фильтр |
Нагреватель электрический |
Вентилятор |
Комплект автоматики (B-C-D-A)* |
Комплект автоматики (B-C-D-A-E)** |
||
|
Q, кВт |
Модель |
N, кВт |
об/мин |
||||||
|
60-30 |
2268 |
ВК 60-30 |
ФЯГ (G3) |
48 |
А(РЦ/31/1,1/2) |
1,1 |
3000 |
ЩУВЭК-12 |
ЩУВЭК-38 |
* Комплектация щитами управления с электрическим воздухонагревателем.
** Комплектация щитами управления с электрическим воздухонагревателем и фреоновым охладителем.

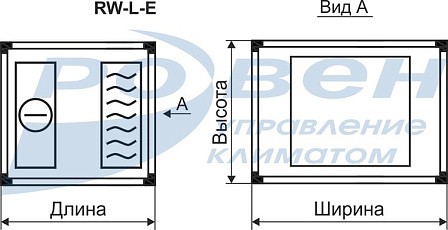

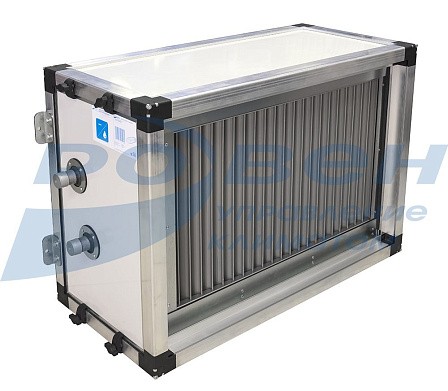

*** Блок охладителя и щит управления приобретается отдельно.
Пример обозначения:
Приточная установка RW-L-60-30-3-B/1-C/L3-D/9(48кВт)-А(РЦ/31/1,1/2)
где: RW-L – название приточной установки;
60-30 – типоразмер (от 40-20 до 100-50);
3 - размещение установки (3 - в помещении);
В/1 – воздушный клапан (1 - вертикальное расположение);
С – воздушный фильтр;
L – тип воздушного фильтра (L - кассетный);
3 – класс очистки фильтра G3;

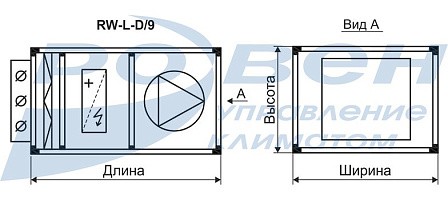

D/9 – нагреватель воздуха:
9 – электрический нагреватель;
A(РЦ/31/1,1/2) – вентиляторный блок:
РЦ – модель колеса;
31 – диаметр колеса;
1,1 – мощность двигателя, кВт;
2 – количество полюсов двигателя.
