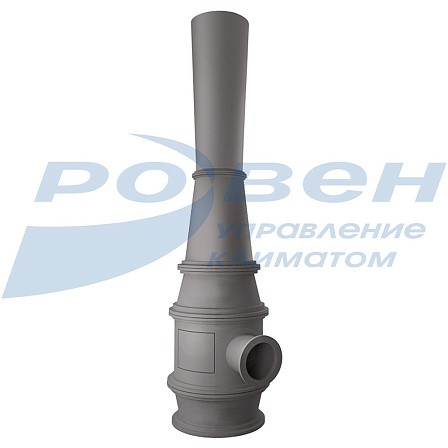

Эжектор низкого давления ЭИ-8-40
Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м3/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.
Технические характеристики и размеры (мм)
|
№ п/п |
Модель |
Производи-тельность, м3/ч |
pвс, Па |
Δpз, Па |
Δpн, Па |
Δpр, Па |
l1 |
l2 |
l3 |
lобщ |
d1 |
d2 |
d3 |
d4 |
D |
D1 |
Масса, кг |
|
40 |
ЭИ-40 |
8000 |
196 |
78 |
438 |
18,2 |
4480 |
1590 |
2463 |
8533 |
900 |
253 |
560 |
710 |
1180 |
1122 |
351 |
pвс - потери давления во всасывающей сети, Па; Δpз - потери давления в напорной части эжектора, Па; Δpн - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па; Δpр - резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.
