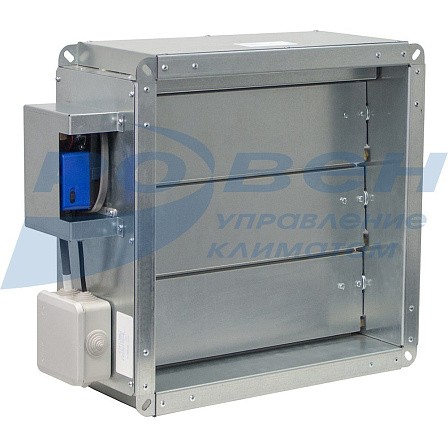

Клапан воздушный утепленный КВУ

сделано в ровен
товар сертифицирован
Описание
Характеристики
Другие товары группы

Компания РОВЕН предлагает купить клапан воздушный утепленный кву в Минске по выгодной цене. by@rowen.by Позвоните по телефону + 375-17-25-25-111, наши специалисты ответят на все ваши вопросы.

Утепленный воздушный клапан предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и может применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха в диапазоне рабочих температур от - 30 °С до +  45°С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Климатические условия и категории размещения клапанов КВУ по ГОСТ 15150 – У1, У2, У3.
Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем двустенных лопаток поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения лопаток для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.
Клапан с электроприводом и электроподогревом должен быть заземлен в соответствии с правилами устройства электроустановок.

Клапан воздушный может быть изготовлен в следующих комплектациях:

- с ручным приводом (РП);
- с площадкой под электропривод (ЭП);
- с электроприводом;
- с электроприводом и периметральным обогревом (включая обогрев кожуха привода).

Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ

КВУ чертеж.jpg

Суммарная мощность ТЭНов, установленных на клапане КВУ, кВт

H, мм

L, мм

400

500

600

700

800

900

1000

1100

1200

1300

1400

400

0,9

1,0

1,2

1,3

1,4

1,5

1,6

1,8

2,0

2,1

2,2

500

0,9

1,0

1,2

1,3

1,4

1,5

1,6

1,8

2,0

2,1

2,2

600

1,1

1,3

1,5

1,6

1,8

1,9

2,0

2,3

2,5

2,6

2,8

700

1,4

1,5

1,8

2,0

2,1

2,3

2,4

2,7

3,0

3,2

3,3

800

1,4

1,5

1,8

2,0

2,1

2,3

2,4

2,7

3,0

3,2

3,3

900

1,6

1,8

2,1

2,3

2,5

2,6

2,8

3,2

3,5

3,7

3,9

1000

1,8

2,0

2,4

2,6

2,8

3,0

3,2

3,6

4,0

4,2

4,4

1100

1,8

2,0

2,4

2,6

2,8

3,0

3,2

3,6

4,0

4,2

4,4

1200

2,0

2,3

2,7

2,9

3,2

3,4

3,6

4,1

4,5

4,7

5,0

1300

2,3

2,5

3,0

3,3

3,5

3,8

4,0

4,5

5,0

5,3

5,5

1400

2,3

2,5

3,0

3,3

3,5

3,8

4,0

4,5

5,0

5,3

5,5

Количество ТЭНов и створок в зависимости от высоты клапана

H, мм

Количество створок, шт

Количество тэнов, шт

400

3

4

500

3

4

600

4

5

700

5

6

800

5

6

900

6

7

1000

7

8

1100

7

8

1200

8

9

1300

9

10

1400

9

10

Обязательный для применения алгоритм работы обогрева клапанов КВУ

Подогрев ламелей клапана предназначен только для разогревания лопаток в случае их обмерзания и должен включаться только перед открытием и закрытием клапана при отрицательных температурах.
Подогрев ламелей клапана КВУ (тэны) должен включаться только при уличной температуре (либо температуре зоны установки клапана) ниже 0 °С, перед необходимостью открытия и закрытия клапана на время продолжительностью не более 180 сек.
Периметральный подогрев клапана допускается включать на постоянный режим работы при уличной температуре (либо температуре зоны установки клапана) ниже 0 °С.
Запрещается включать прогрев ламелей клапана в постоянный (длительный) режим работы.
Запрещается включать прогрев ламелей клапана, а также периметральный подогрев клапана при уличной температуре (либо температуре зоны установки клапана) выше 0 °С.

Электрические схемы подключения электронагревателей (ТЭН)

КВУ элсхема 1.jpg

1, 2, 3, 4 .... 10 - количество заслонок клапана с установленными в них ТЭНами.

Электрические схемы подключения клапанов с приводом

КВУ элсх 1.jpg

КВУ элсх 2.jpg

КВУ элсх 3.jpg

Пример обозначения

Клапан КВУ-500*400-РП
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            РП – исполнение клапана с ручным приводом.

Клапан КВУ-500*400-ЭП
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            ЭП – исполнение клапана с площадкой под электропривод.

Клапан КВУ-500*400(Р-Ik/220)
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            400(P-Iк/220):
                   400 – сторона расположения привода;
                   Р – тип привода (Р - электрический реверсивный привод;
                          М - электромеханический привод с возвратной пружиной).

Клапан КВУ-500*400(Р-Ik/220)-ПО
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            400(P-Iк/220):
                  400 – сторона расположения привода;
                  Р – тип привода (Р - электрический реверсивный привод;
                        М - электромеханический привод с возвратной пружиной);
            ПО – периметральный обогрев (включающий обогрев кожуха электропривода).
