Автоматические выключатели пуска двигателя серии АПД-32 EKF

получить консультацию

Описание

Характеристики

Другие товары группы

Компания РОВЕН предлагает купить автоматику для управления и защиты по выгодной цене. by@rowen.by Позвоните по телефону + 375-17-25-25-111, наши специалисты ответят на все ваши вопросы.

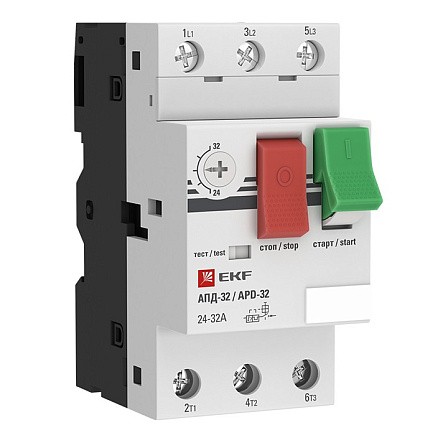

Автоматические выключатели пуска двигателя серии АПД-32 EKF PROxima предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания. Степень защиты IP20.
Универсальное крепление на дин-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты управления.

Преимущества:

Защита от тока перегрузки, пропадания фазы (срабатывает по тепловому току оставшихся двух фаз), защита от КЗ (специально для двигателя ток отсечки 14 *In)
Клеммные зажимы маркированы согласно ГОСТ
Кнопка «Тест» проверяет работоспособность механизма расцепления
Корпус из пластика, не поддерживающего горения
Маркировочная площадка в комплекте для идентификации АПД в щите
Тарельчатые зажимы обеспечивают надежное крепление проводника
Удобная настройка уставок теплового расцепителя: шкала в амперах

Технические характеристики

Наименование	Диапазон уставки тока расцепления, А	Номин. раб. напряжение, В	Габариты (ВхШхГ), мм	Масса, кг
EKF АПД-32 0,4-0,63А	0,4-0,63	400-600	72,3х45х44,5	0,27
EKF АПД-32 0,63-1А	0,63-1,0
EKF АПД-32 1,0-1,6А	1,0-1,6
EKF АПД-32 1,6-2,5А	1,6-2,5
EKF АПД-32 2,5-4А	2,4-4,0
EKF АПД-32 4-6,3А	4,0-6,3
EKF АПД-32 6-10А	6,0-10,0
EKF АПД-32 9-14А	9,0-14,0		72,3х62х44,5
EKF АПД-32 13-18А	13,0-18,0		72,3х45х44,5
EKF АПД-32 17-23А	17,0-23,0
EKF АПД-32 20-25А	20,0-25,0

Электрическая схема подключения


Пример обозначения:

Автоматический выключатель пуска двигателя серии EKF АПД-32 0,4-0,63А
где: EKF АПД-32 – серия автоматического выключателя;
0,4-0,63А – диапазон уставки тока расцепления, А.
