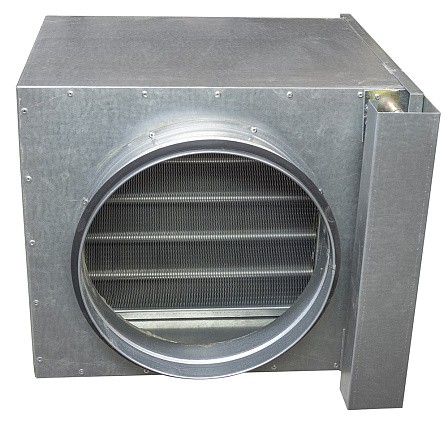

Воздухонагреватель водяной ВОК 250/2
Теплообменник состоит из одного или более рядов медных трубок с внешним диаметром 12 мм, оребрённых теплообменными элементами в виде гофрированных пластин из алюминиевой фольги толщиной 0,12…0,25 мм. Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя или хладагента.
Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение.
По согласованию с потребителем теплообменники изготавливаются с размерами фронтального сечения от 200×100 (мм) до 3000×2000 (мм).
Нагрев или охлаждение воздуха происходит при его прохождении через теплообменник в процессе взаимодействия с медными трубками и алюминиевыми пластинами. Конструкция водяных теплообменников позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя сов- падают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды.
Типоразмеры фронтальных сечений ВОП соответствуют сечениям существующих воздуховодов. Присоединительные размеры соответствуют присоединительным размерам элементов канальной вентиляции (канальные вентиляторы, канальные электронагреватели, канальные шумоглушители и т.д.), что позволяет применять их для встраивания в существующие системы вентиляции или для замены импортных канальных воздухонагревателей.
Пластинчатые медноалюминиевые канальные нагреватели, выпускаемые по техническим условиям, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Теплообменники предназначены для эксплуатации в районах с умеренным и холодным климатом (УХЛ3 по ГОСТ 15150).
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
A |
B |
C |
d |
|
ВОК 250 |
250 |
385 |
328 |
275 |
12 |
Технические характеристики
Тн - температура воздуха перед нагревателем, ºС
Тк - температура воздуха после нагревателя, ºС
Тжк - температура воды после нагревателя, ºС
G - расход воды, кг/ч
Q - мощность, кВт
|
ВОК 250 |
Расход воздуха, м3/час |
800 |
600 |
400 |
||||||||||
|
Параметры |
Тн |
Тк |
Тжк |
G |
Q |
Тн |
Тжк |
G |
Q |
Тн |
Тжк |
G |
Q |
|
|
Температура воды, ºС |
||||||||||||||
|
120 |
-35 |
20 |
71,5 |
260 |
14,7 |
20 |
60,1 |
158 |
11 |
20 |
47,4 |
87 |
7,3 |
|
|
-30 |
20 |
65,4 |
210 |
13,4 |
20 |
55,2 |
133 |
10 |
20 |
44,2 |
76 |
7 |
||
|
-25 |
20 |
59,3 |
170 |
12 |
20 |
50,6 |
112 |
9,1 |
20 |
41,2 |
66 |
6,1 |
||
|
-20 |
20 |
53,8 |
139 |
10,7 |
20 |
45,9 |
93 |
8,2 |
20 |
38,6 |
57 |
5 |
||
|
95 |
-35 |
19,1 |
74,3 |
600 |
15 |
20 |
65,3 |
320 |
11 |
20 |
52,5 |
149 |
7 |
|
|
-30 |
20 |
70,3 |
465 |
13,2 |
20 |
60,2 |
248 |
10,2 |
20 |
48,9 |
125 |
7 |
||
|
-25 |
20 |
64,3 |
337 |
12 |
20 |
55,2 |
195 |
9 |
20 |
45,5 |
105 |
6 |
||
|
-20 |
20 |
58,7 |
255 |
11,1 |
20 |
50,4 |
155 |
8 |
20 |
42 |
87 |
5 |
||
|
80 |
-35 |
12,7 |
61,7 |
600 |
13,2 |
18,5 |
64,6 |
600 |
11 |
20 |
55,4 |
258 |
7 |
|
|
-30 |
15,6 |
62,5 |
600 |
12 |
20 |
62,9 |
505 |
10,1 |
20 |
51,6 |
203 |
7 |
||
|
-25 |
18,5 |
63,3 |
600 |
12 |
20 |
58,1 |
355 |
9,1 |
20 |
47,8 |
161 |
6 |
||
|
-20 |
20 |
60,8 |
600 |
11 |
20 |
52,9 |
255 |
8 |
20 |
44,2 |
129 |
5 |
||
|
0 |
22 |
42,7 |
136 |
6,2 |
22 |
39 |
93 |
4,4 |
22 |
35,4 |
57 |
3 |
||
|
10 |
22 |
34 |
60 |
3 |
22 |
33,3 |
44 |
2,4 |
22 |
37 |
30 |
2 |
||
|
15 |
22 |
33,4 |
35 |
2 |
22 |
30,7 |
25 |
1 |
22 |
24,6 |
15 |
1 |
||
|
60 |
-35 |
4 |
45 |
600 |
10 |
8,8 |
47,3 |
600 |
9,2 |
15,6 |
50,3 |
600 |
7 |
|
|
-30 |
7 |
45,8 |
600 |
10,1 |
11,5 |
48 |
600 |
8 |
18 |
50,8 |
600 |
6,2 |
||
|
-25 |
9,9 |
46,6 |
600 |
9 |
14,2 |
48,7 |
600 |
8 |
20 |
50,7 |
560 |
6 |
||
|
-20 |
12,9 |
47,4 |
600 |
9 |
16,9 |
49,3 |
600 |
7 |
20 |
47 |
355 |
5,4 |
||
|
0 |
22 |
44,8 |
335 |
6 |
22 |
40,7 |
198 |
4 |
22 |
36,3 |
107 |
3 |
||
|
10 |
22 |
34,7 |
110 |
3 |
22 |
33 |
77 |
2 |
22 |
32 |
49 |
2 |
||
|
15 |
22 |
31,3 |
56 |
2 |
22 |
31,7 |
43 |
1 |
22 |
28,4 |
26 |
1 |
||
