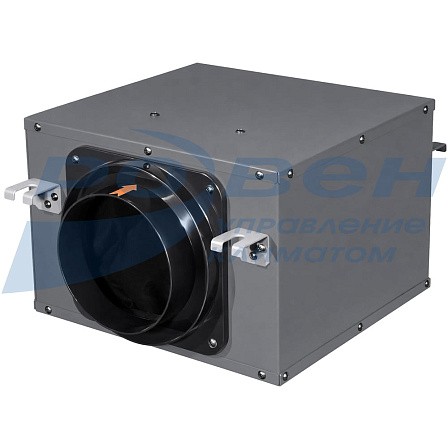

Вентилятор канальный VC-AC-350

Код: РВР00272980

Нет в наличии

Страна происхождения

КИТАЙ

Единица измерения

шт

получить консультацию

Описание товара

Характеристики

Руководства

Описание товара

Вентилятор канальный VC-AC в малошумном исполнении применяется для общеобменной вентиляции жилых, общественных и административных помещений.
Применение производительного канального вентилятора в сочетании с компактными размерами гарантирует обеспечение заданных аэродинамических характеристик при низком уровне звукового давления.
Тип устанавливаемого двигателя: АС-двигатель.

Преимущества:

Компактные размеры корпуса
Минимальный уровень шума в окружение
Возможность частотного регулирования вентилятора
Универсальность монтажа: возможность монтажа в горизонтальном и вертикальном положении
Класс защиты корпуса IP34
Синхронная работа с приточными компактными установками RWF-АС

Характеристики товара

Вентилятор в малошумном исполнении VC-AC.pdf

749,46 КБ Скачать

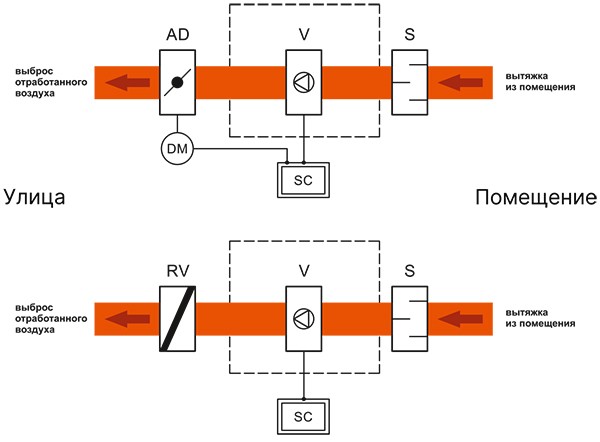

Структурная схема: автономная вытяжная установка VC-AC

VC-AC структурная схема 1.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор с АС - двигателем (3 скорости);
AD* - воздушная вытяжная заслонка;
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
RV* - обратный клапан;
S* - шумоглушитель;
SС* - регулятор скорости P1N.6101 для вентилятора VC-AC;
* - дополнительные устройства/функции по запросу.

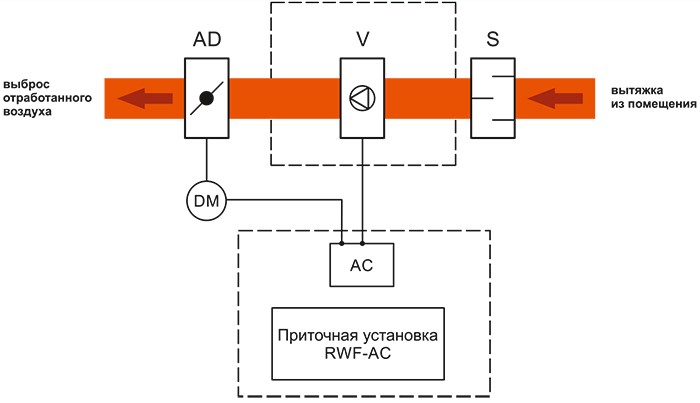

Структурная схема: синхронная работа вентилятора VC-AC и установки RWF-АС

VC-AC структурная схема 2.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор с АС -двигателем (3 скорости);
AD* - воздушная вытяжная заслонка;
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
S* - шумоглушитель;
АС* - контроллер автоматики приточной установки RWF-АС;
* - дополнительные устройства/функции по запросу.

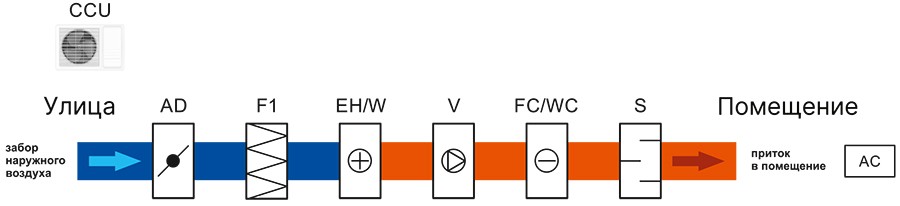

Структурная схема: канальная наборная приточная система с VC-AC

VC-AC структурная схема 3.jpg

Условные обозначения на структурной схеме:

AD - воздушная приточная заслонка;
DM - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
F1 - фильтр;
ЕН/W - электрический или водяной нагреватель;
V - вытяжной вентилятор с АС -двигателем (3 скорости);
FС/WC - фреоновый/водяной охладитель;
CCU - компрессорно-конденсаторный блок;
S - шумоглушитель;
АС - щит автоматики.

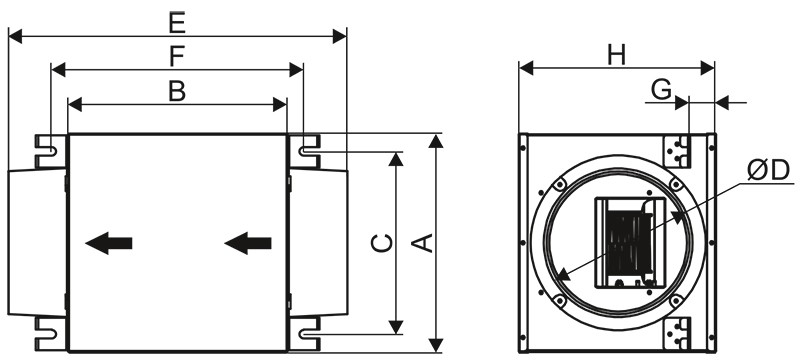

Габаритные размеры вентиляторов, мм

VC-AC габаритные размеры.jpg

Модель	A	В	С	ØD	E	F	G	H
VC-AC-350	320	300	262	145	408	344	61	218

Технические характеристики вентиляторов

Модель		VC-AC-350
Электропитание, В-Ф-Гц		220 В/1 фаза/50 Гц
Двигатель вентилятора	Класс изоляции	B
	Номинальная выходная мощность, Вт	60
	Номинальный ток, А	0,5
	Частота вращения, об/мин	1800
Лопасти вентилятора	Материал изготовления	ABS
Лопасти вентилятора	Тип	Центробежный
Производительность, м³/ч		365
Внешнее статическое давление (3 скорости), Па		140
Уровень звукового давления, дБ(А)		37/32/30
Класс защиты корпуса		IP34
Размер изделия	Размер без упаковки (Д×Ш×В), мм	408х320х218
	Размер с упаковкой (Д×Ш×В), мм	460х440х290
	Вес нетто/брутто, кг	7,5/9,0
Сечение кабелей	Силовой провод, мм²	3x1
Сечение кабелей	Сигнальный провод, мм²	5x1
Диаметр подключения воздуховодов, мм		150

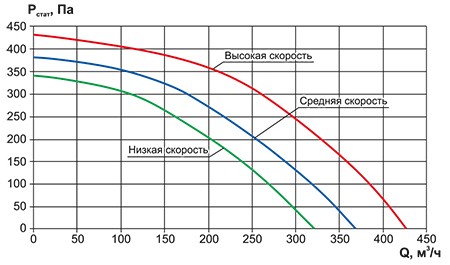

Аэродинамические характеристики

VC-AC-350 аэродинамика.jpg

Руководства товара

Руководство Вентилятор в малошумном исполнении VC-AC.pdf

945,39 КБ Скачать
