Стакан монтажный СМ-О-R.1.2-490-12

Для облегчения монтажа крышных вентиляторов на любом типе кровли применяют специальную конструкцию утепленного стакана монтажного. Стаканы монтажные используются для предотвращения неконтролируемого оттока тепла и образования конденсата.

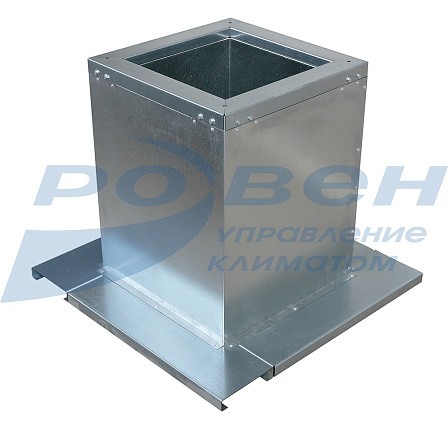

Стакан монтажный представляет собой сборную конструкцию, состоящую из оцинкованной рамы, внутри которой расположены воздуховод квадратного сечения. Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры для установки системы на несущую часть кровли. В конструкции стаканов для вентиляторов ВКР предусмотрен переходной фланец.

При монтаже оборудования в местах примыкания к кровле необходимо обеспечить гидроизоляцию.

Стакан монтажный для вентилятора ВКР изготовлен в коррозионностойком исполнении - корпус из нержавеющей стали (К).

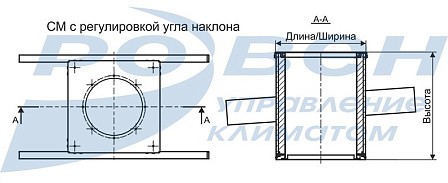

Компоновка стакана монтажного 12 - с обратным клапаном на вытяжку, предназначена для установки крышного вентилятора на кровле с уклоном.
