Пластина ПШ-2к-500*500-100
Пластины шумоглушащие ПШ (без обтекателя) предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.

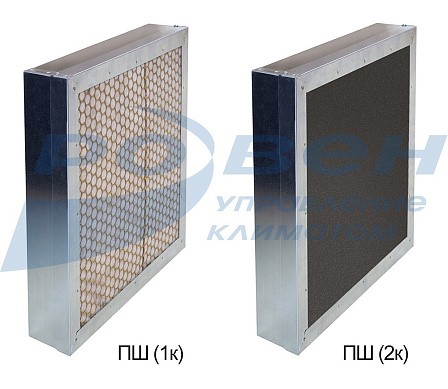

Шумоглушащие пластины второй комплектации (2к) - пластины из минеральной звукопоглощающей плиты, оклееной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

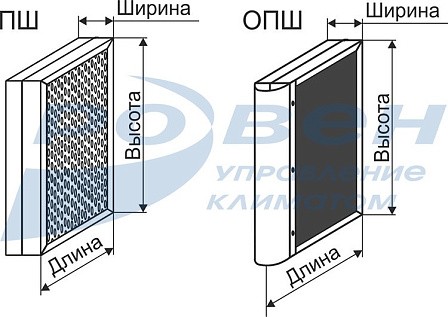

Габаритные и присоединительные размеры (мм)
|
Модель |
L, мм |
C, мм |
H, мм |
|
ПШ 500*500-100 |
100 |
500 |
500 |
Снижение уровней звуковой мощности
|
Толщина пластин, мм |
Расстояние между пластинами, мм |
Длина глушителя, мм |
Фактор свободной площади |
Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
100 |
100 |
500 |
50 |
0,5 |
2 |
5 |
13 |
17 |
12 |
10 |
8 |
|
1 000 |
1 |
3 |
7 |
20 |
25 |
18 |
16 |
11 |
|||
|
1 500 |
1 |
4 |
9 |
27 |
34 |
24 |
21 |
13 |
|||
|
2 000 |
1,5 |
5 |
12 |
35 |
48 |
30 |
25 |
14 |
|||
|
2 500 |
1,5 |
6 |
14 |
40 |
48 |
35 |
27 |
15 |
|||
|
3 000 |
2 |
7 |
16 |
45 |
52 |
40 |
32 |
16 |
|||
