Кронштейн МКР-1
Код: РВЗ01626267
Нет в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Описание товара
Характеристики
Описание товара
Описание
- Кронштейн МКР-1 используется для скрепления модульных решеток в единую конструкцию. Кронштейн обеспечивает прочное сцепление деталей, образуя цельную конструкцию с высокой жесткостью и неподвижностью соединений
- Применяется для решеток: РНИ ал, РН ал, РНв ал, РВ-1, РВр-1, РВ-2, РВр-2
Конструктив

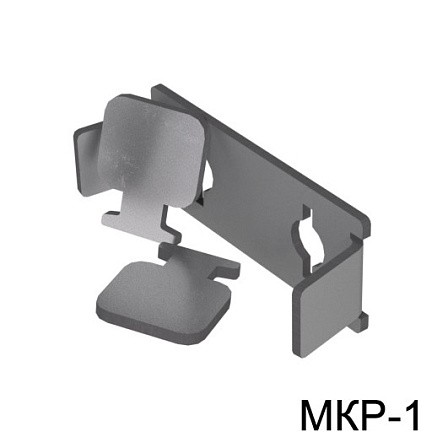

- Кронштейн МКР-1 состоит из основания представляющего собой металлическую пластину с отверстиями под крепеж и ключей-фиксаторов, которые вставляются через основание в пазы решеток
- МКР-1 (однорядное): основание с одним рядом отверстий и двумя ключами
Характеристики товара

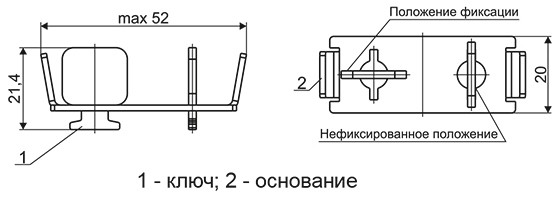

Габаритные размеры (мм)
Рекомендуемое количество кронштейнов
|
Длина скрепляемой стороны, мм |
Количество кронштейнов, мм |
Кронштейн |
|
100 |
1 |
МКР-1 |
Монтаж кронштейна на решетки
Порядок монтажа
- Разместите скрепляемые решетки на ровной и чистой поверхности лицевой стороной вниз
- Установите основание кронштейна с тыльной стороны между скрепляемых решеток
- Вставьте и проверните ключи на 90º в пазах решетки и основания для обеспечения надежной фиксации
