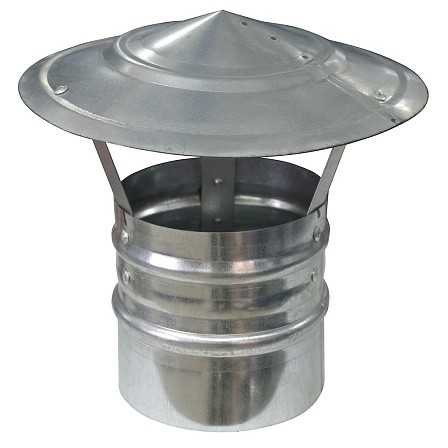

Зонт вентиляционный круглый типа ЗК

Зонты ЗК устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Описание товара
Характеристики моделей
Купить

Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Выбор зонта производится в соответствии с наружным диаметром вентиляционной шахты, принятой в проекте.
Все присоединительные размеры вентиляционных зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций.

Внимание! Изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, комплектации и т.п., представленные в данном каталоге, без предварительного уведомления. Изображения, представленные на данном сайте носят ознакомительный характер и могут отличаться от фактических.

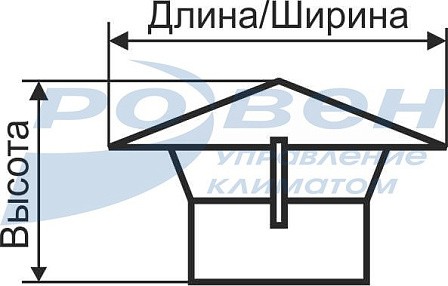

Габаритные и присоединительные размеры (мм)

Зонт ЗК чертеж.jpg

Модель

D0

D

Н

Н1

Масса, кг

Зонт ЗК-D100

100

157

200

150

0,8

Зонт ЗК-D125

125

223

220

175

0,9

Зонт ЗК-D140

140

232

227

180

1,0

Зонт ЗК-D160

160

270

250

200

1,1

Зонт ЗК-D200

200

350

264

195

1,2

Зонт ЗК-D225

225

399

265

190

1,5

Зонт ЗК-D250

250

449

285

205

1,7

Зонт ЗК-D280

280

502

350

265

2,1

Зонт ЗК-D315

315

526

352

265

2,4

Зонт ЗК-D355

355

599

400

295

3,2

Зонт ЗК-D400

400

715

459

330

4,3

Зонт ЗК-D450

450

828

500

357

5,0

Зонт ЗК-D500

500

904

624

450

6,1

Зонт ЗК-D560

560

1079

601

410

7,3

Зонт ЗК-D630

630

1200

625

410

8,4

Зонт ЗК-D710

710

1282

628

410

10,6

Зонт ЗК-D800

800

1481

760

470

20,2

Зонт ЗК-D900

900

1702

883

590

25,0

Зонт ЗК-D1000

1000

1890

898

570

28,9

Зонт ЗК-D1250

1250

2261

1134

760

42,9

По отдельной заявке изготавливаются зонты нестандартных размеров.

Пример обозначения

Зонт ЗК-D200
        где:    Зонт ЗК – тип вентиляционного зонта;
                  D200 – типоразмер (по диаметру присоединения), мм.
