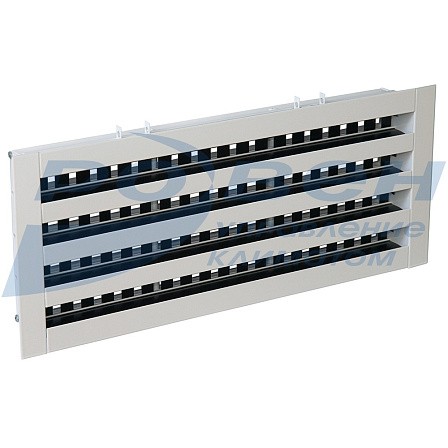

Приточная щелевая решетка РЩ/РЩБ
Приточные щелевые решетки предназначены для подачи воздуха в помещения различного назначения системами вентиляции и кондиционирования, в том числе с переменным расходом воздуха. Решетки щелевые приточные обеспечивают устойчивость струи приточного воздуха в диапазоне изменения объемных расходов от 100% до 25% в том числе в режиме охлаждения.
Щелевые решетки представляют собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6. В каждой щели приточных решеток РЩ-рж установлены два регулятора, выполняющие роль рассекателя потока и регулятора расхода воздуха, а также две направляющие жалюзи, при повороте которых на угол α от 0° до 45° изменяется направление приточного потока от вертикального до горизонтального. При длине решетки более 1 м жалюзи изготавливаются составными.
Возможна компоновка приточных щелевых решеток без поворотных жалюзи РЩ-р, но с регулятором (в этом случае направление приточного потока не регулируется) или без регулятора РЩ-ж, но с поворотным жалюзи. Решетки могут поставляться с боковинами (РЩБ) и без них (РЩ).
Типоразмеры решеток: L (длина) от 100 мм до 2000 мм; H (высота) от 49 мм (1 щель) до 244 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения приточных решеток Кж.с. = 0,25; вытяжных решеток - Кж.с. = 0,60.
Стандартный цвет окрашенных решеток - белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.
Палитра нестандартных цветов окраски
Характеристики вентиляционных решеток
Типоразмеры решеток:
L (длина) от 100 мм до 2000 мм с шагом:
50 мм до 1000 мм включительно
100 мм - свыше 1000 мм
H (высота) от 49 мм (1 щель) до 244 мм (6 щелей) с шагом 39 мм
Коэффициент живого сечения приточных решеток Кж.с. = 0,25.
Габаритные и присоединительные размеры
При расчете размеров адаптеров к решеткам РЩ необходимо использовать формулу H+1*L+3.
Например: Решетка РЩ-1рж 49*300 – размер адаптера: 50*303 мм.
При расчете размеров адаптеров к решеткам РЩБ необходимо использовать формулу H+1*L+13.
Например: Решетка РЩБ-2рж 88*400 – размер адаптера: 89*413 мм.
Данные для подбора приточных щелевых решеток РЩ-р (РЩБ-р), РЩ-ж (РЩБ-ж), РЩ-рж (РЩБ-рж)
|
Число щелей |
Fo, м2 |
LA < 20дБ (А) |
LA=25дБ (А) |
LA=35дБ (А) |
LA ≤ 45дБ (А) |
|||||||||||||
|
Lo, м3/ч |
∆Рп, Па |
дальнобойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дальнобойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дальнобойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дальнобойность, м при Vx, м/с |
|||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
||||||||||
|
Вертикальная свободная струя (РЩ-рж при α = 0°, РЩ-р, РЩ-ж) при длине решетки 1 м |
||||||||||||||||||
|
1 |
0,033 |
90 |
7 |
0,6 |
0,2 |
120 |
12 |
0,7 |
0,3 |
160 |
21 |
1,0 |
0,4 |
250 |
50 |
1,5 |
0,6 |
0,4 |
|
2 |
0,072 |
140 |
4 |
0,8 |
0,3 |
200 |
8 |
1,1 |
0,5 |
300 |
19 |
1,7 |
0,7 |
450 |
42 |
2,6 |
1,0 |
0,7 |
|
3 |
0,110 |
180 |
3 |
1,0 |
0,4 |
280 |
8 |
1,6 |
0,7 |
420 |
18 |
2,5 |
1,0 |
600 |
37 |
3,5 |
1,4 |
0,9 |
|
4 |
0,150 |
220 |
3 |
1,3 |
0,5 |
370 |
9 |
2,1 |
0,9 |
540 |
19 |
3,1 |
1,2 |
800 |
41 |
4,6 |
1,8 |
1,2 |
|
5 |
0,189 |
250 |
3 |
1,4 |
0,6 |
500 |
11 |
2,9 |
1,1 |
650 |
19 |
3,8 |
1,5 |
1000 |
44 |
5,8 |
2,3 |
1,5 |
|
6 |
0,227 |
270 |
2 |
1,6 |
0,6 |
530 |
9 |
3,1 |
1,2 |
750 |
19 |
4,4 |
1,8 |
1200 |
48 |
7,0 |
2,8 |
1,9 |
|
Горизонтальная настилающаяся струя (РЩ-рж при α = 45°) при длине решетки 1 м |
||||||||||||||||||
|
1 |
0,033 |
60 |
4 |
0,5 |
0,2 |
85 |
7 |
0,7 |
0,3 |
130 |
17 |
1,1 |
0,4 |
180 |
33 |
1,5 |
0,6 |
0,4 |
|
2 |
0,072 |
120 |
4 |
1,0 |
0,4 |
150 |
6 |
1,2 |
0,5 |
220 |
13 |
1,8 |
0,7 |
320 |
27 |
2,6 |
1,1 |
0,7 |
|
3 |
0,110 |
150 |
3 |
1,3 |
0,5 |
220 |
7 |
1,9 |
0,7 |
300 |
12 |
2,5 |
1,0 |
460 |
28 |
3,8 |
1,5 |
1,0 |
|
4 |
0,150 |
180 |
3 |
1,4 |
0,6 |
280 |
6 |
2,2 |
0,9 |
400 |
13 |
3,2 |
1,3 |
570 |
27 |
4,5 |
1,8 |
1,2 |
|
5 |
0,189 |
220 |
3 |
1,7 |
0,7 |
340 |
7 |
2,7 |
1,1 |
500 |
14 |
4,0 |
1,6 |
700 |
29 |
5,6 |
2,2 |
1,5 |
|
6 |
0,227 |
250 |
3 |
2,1 |
0,8 |
400 |
7 |
3,3 |
1,3 |
580 |
15 |
4,7 |
1,9 |
820 |
30 |
6,7 |
2,7 |
1,8 |
В таблице приведены рекомендуемые расходы воздуха L0 в зависимости от уровня генерируемого шума LA, соответствующие потери полного давления ∆Pполн, дальнобойности приточных струй
l0,2 (Vx = 0,2 м/с), l0,5 (Vx = 0,5 м/с), l0,75 (Vx = 0,75 м/с) для двух положений подвижных жалюзи:
α = 0° и α = 45°.
Для решеток А≠1 м табличные значения L0 корректируются пропорционально их длине. Значения ∆Pполн и дальнобойности струи соответствуют табличным при сохранении удельного расхода.
В комплект поставки к каждой решетке РЩ/РЩБ входит кронштейн для крепления.
Количество кронштейнов и их размер зависит от габаритов решетки.
Технические характеристики комплектов
|
Кол-во щелей решетки, шт |
L1, мм |
|
1 |
54 |
|
2 |
93 |
|
3 |
132 |
|
4 |
171 |
|
5 |
210 |
|
6 |
249 |
Количество креплений решеток РЩ/РЩБ относительно длины решетки
|
Длина решетки, мм |
Количество креплений, шт |
|
100-200 |
1 |
|
250-1000 |
2 |
|
1000-2000 |
3 |
МАРКИРОВКА:
РЩБ-1рж 49*1000 RAL 9016
где: РЩБ – решетка приточная щелевая с боковой планкой, РЩ - решетка приточная
щелевая без боковой планки;
1 – количество щелей решетки;
р – наличие регулятора;
ж – наличие направляющих жалюзи;
49*1000 – установочный размер решетки (HxL), мм;
RAL 9016 – цвет окраски по каталогу RAL либо неокрашенные.
