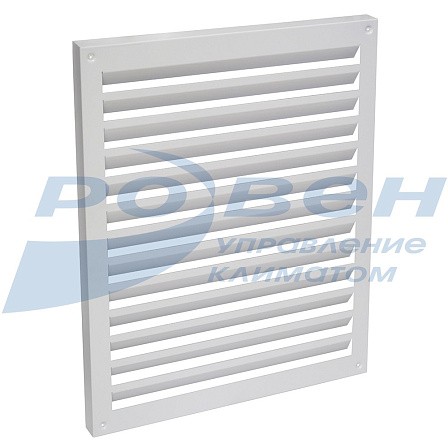

Решетка декоративная РД
Решетки декоративные РД предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов. Решетки РД применяются для декорирования и защиты полостей воздуховодов, вентиляционных шахт, проемов. Размер решетки РД определяется по ее габариту (AxB).
Решетки выполнены из единого листа оцинкованной стали. Угол наклона жалюзи 30°. Решетка окрашена термоусадочным порошковым покрытием в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.
Характеристики
Минимальный размер решетки (A*B) 150*150 мм.
Максимальный размер цельной решетки (A*B) 1000*1150 мм.
Максимальный размер модульной решетки (A*B) 3000*2300 мм.
Размеры свыше максимального согласовываются отдельно.
Решетки делятся на части согласно таблице:
|
Высота B, мм |
Длина А, мм |
||
|
150...1000 |
1001...2000 |
2001...3000 |
|
|
150...1150 |
цельная |
модульная из 2 частей |
модульная из 3 частей |
|
1151...2300 |
модульная из 2 частей |
модульная из 4 частей |
модульная из 6 частей |
Габаритные размеры решеток
|
Наименование решетки |
Габаритные размеры решетки, мм |
|
|
Решетка РД |
A |
B |
Габаритные и присоединительные размеры
Схемы установки решеток декоративных РД
МАРКИРОВКА:
Решетка РД-300*200-RAL9016
где: РД - решетка декоративная (тип решетки согласно таблице «габаритные размеры решеток»);
300*200 - габаритный размер решетки (A*B), мм;
RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).
При заказе решеток РД и РДН свыше 1000*1150:
Решетка РД-2000/2*200-RAL9016
где: РД - решетка декоративная (тип решетки согласно таблице «габаритные размеры решеток»);
2000/2*200 - габаритный размер решетки (A*B), мм:
2000/2 - длина (делится на 2 части);
200 - высота;
RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).
