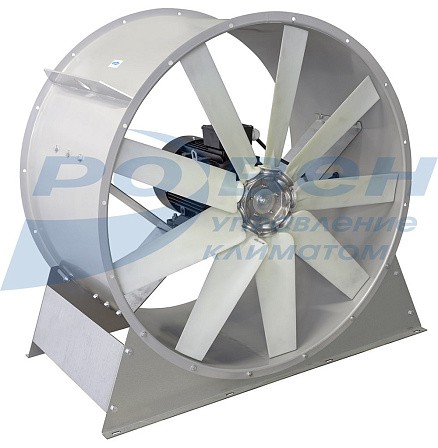

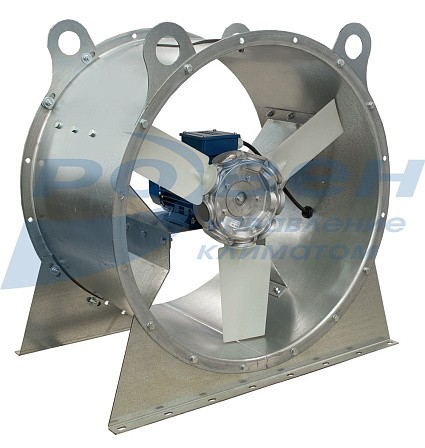

Вентилятор ВО №5,0-О-А5,0/92-4,0/3000/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2
- Диапазон расхода воздуха от 1 000 до 95 000 м3/ч
- Диапазон давлений от 10 до 1800 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-11,2
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

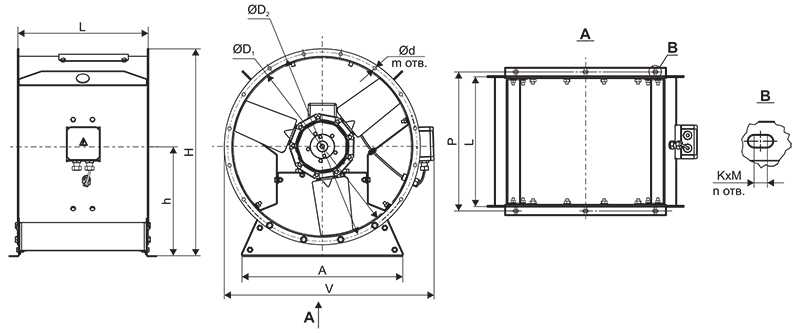

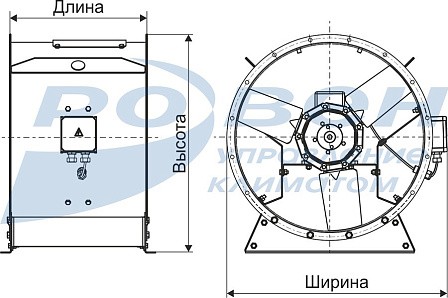

Габаритные и присоединительные размеры вентиляторов ВО №5,0 серии 2 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №5,0 |
440 |
500 |
534 |
11 |
680 |
591 |
297 |
8,5 |
8,5 |
16 |
12 |
ВГ-ВО-5,0-D500/534 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №5,0 серии 2
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
21 |
ВО №5-О-А5/91 |
5 |
1 |
АИР80В2 |
2,2 |
3000 |
4,85 |
380 |
43 |
|
22 |
ВО №5-О-А5/92 |
5 |
2 |
АИР100S2 |
4 |
3000 |
8,2 |
380 |
52 |
|
23 |
ВО №5-О-А5/93 |
5 |
3 |
АИР100L2 |
5,5 |
3000 |
11,1 |
380 |
60 |
|
24 |
ВО №5-О-А5/94 |
5 |
4 |
АИР100L2 |
5,5 |
3000 |
11,1 |
380 |
60 |

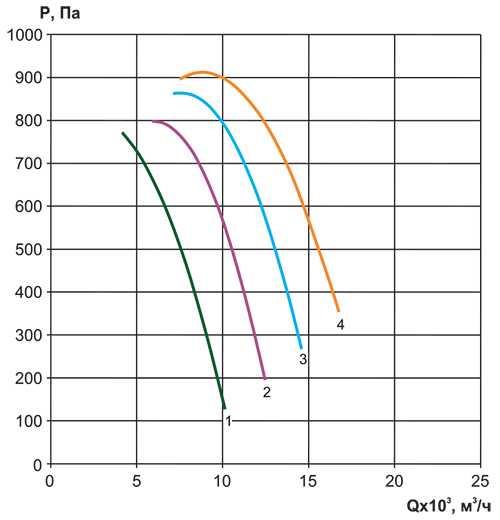

Аэродинамические характеристики осевых вентиляторов серии ВО №5,0 серии 2
Акустические характеристики осевых вентиляторов серии ВО №5,0 серии 2
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №5-О-А5/91 |
88 |
90 |
91 |
92 |
90 |
90 |
990 |
87 |
99 |
|
ВО №5-О-А5/92 |
91 |
91 |
90 |
91 |
90 |
89 |
90 |
87 |
99 |
|
ВО №5-О-А5/93 |
93 |
90 |
89 |
89 |
89 |
88 |
90 |
86 |
99 |
|
ВО №5-О-А5/94 |
94 |
89 |
89 |
89 |
90 |
89 |
90 |
86 |
99 |

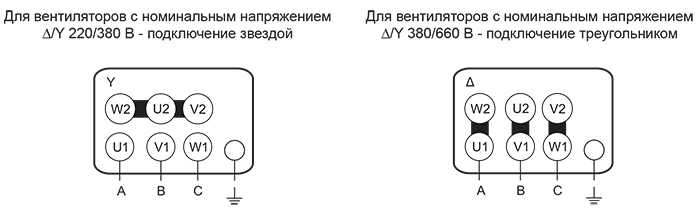

Электрическая схема подключения осевых вентиляторов серии ВО №5,0 в сеть 380В
