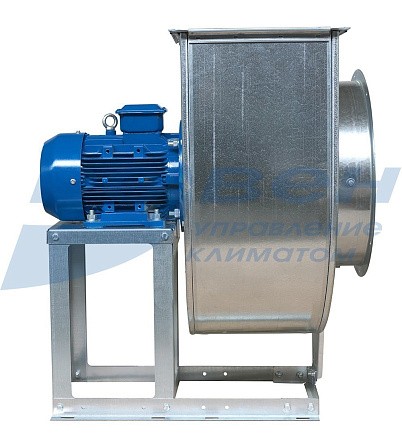

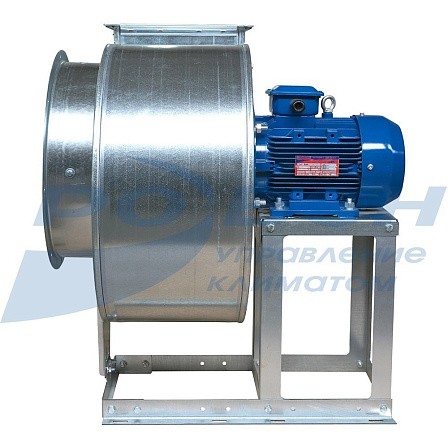

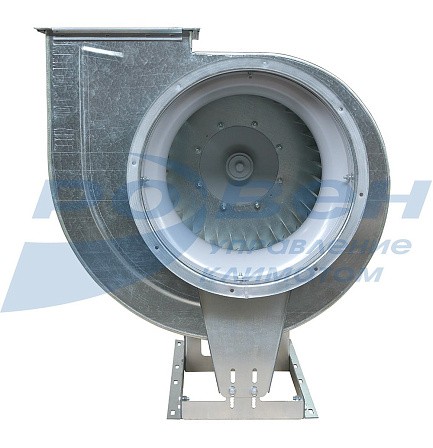

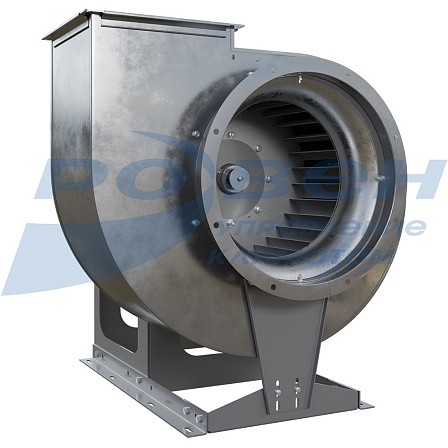

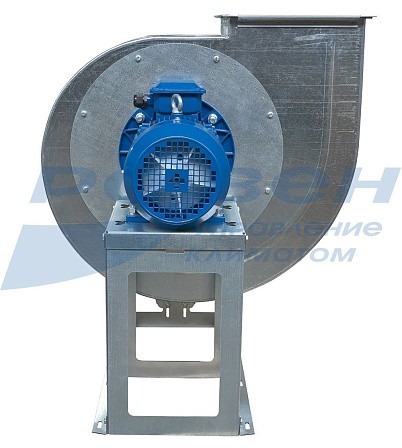

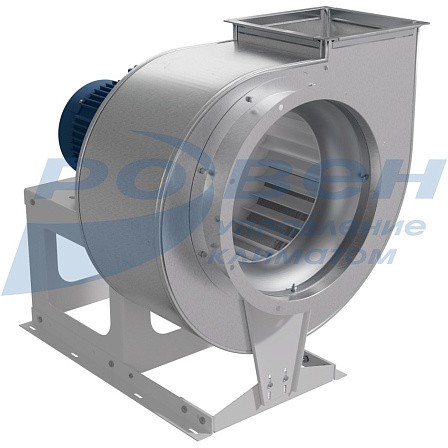

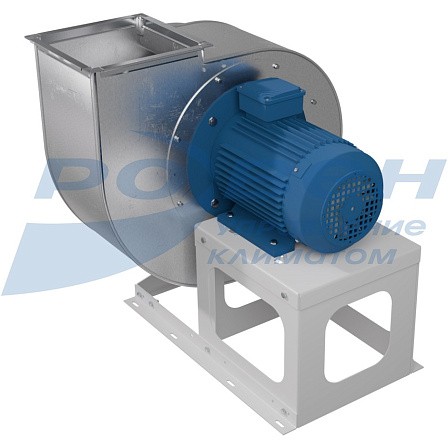

Вентилятор радиальный ВЦ-14-46-4,0-О-РВ-2,2/1000/220-380-Л45-У2
- Вентиляторы среднего давления
- Лопатки, загнутые вперед
- Корпус вентилятора из оцинкованной стали
- Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 8,0;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

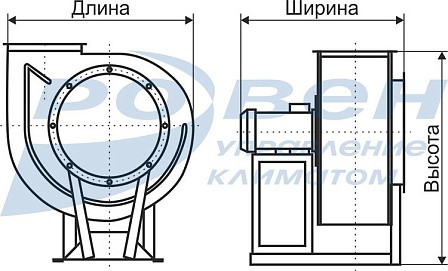

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46-4,0
|
№ вентилятора |
Тип электродвигателя |
А |
A1 |
A2 |
A3 |
B max |
B1 |
H max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|
4,0 |
АИР80 |
656 |
408 |
308 |
258 |
661 |
232 |
991 |
486 |
358 |
297 |
405 |
434 |
280 |
301 |
|
АИР90 |
656 |
408 |
308 |
258 |
687 |
232 |
991 |
495 |
358 |
297 |
405 |
434 |
280 |
301 |
|
|
АИР100 |
656 |
408 |
308 |
258 |
702 |
232 |
991 |
506 |
358 |
297 |
405 |
434 |
280 |
301 |
|
|
АИР112M4 |
656 |
408 |
308 |
258 |
732 |
232 |
991 |
538 |
358 |
297 |
405 |
434 |
280 |
301 |
|
|
АИР132S4 |
656 |
408 |
308 |
258 |
767 |
232 |
991 |
538 |
358 |
297 |
405 |
434 |
280 |
301 |
Технические характеристики радиальных вентиляторов серии ВЦ 14-46-4,0
|
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт |
||||||||
|
4,0 |
750 |
АИР80А8 |
0,37 |
1,49 |
44,4 |
132F 0018 |
ВГ/ВГТ-ВР/ВЦ-4,0-D405/434 ВГ/ВГТ-ВР/ВЦ-4,0-280*280 |
ДО 38 |
4 |
|
АИР80В8 |
0,55 |
2,17 |
45,4 |
132F 0018 |
|||||
|
АИР90LА8 |
0,75 |
2,43 |
50,4 |
132F 0020 |
|||||
|
1000 |
АИР80А6 |
0,75 |
2,4 |
48,3 |
132F 0020 |
||||
|
АИР80В6 |
1,1 |
3,4 |
49,5 |
132F 0020 |
|||||
|
АИР90L6 |
1,5 |
4,2 |
54,5 |
132F 0022 |
|||||
|
АИР100L6 |
2,2 |
5,65 |
62,5 |
132F 0024 |
|||||
|
1500 |
АИР100S4 |
3,0 |
6,9 |
53,7 |
132F 0024 |
||||
|
АИР100L4 |
4,0 |
8,95 |
58,5 |
132F 0026 |
|||||
|
АИР112M4 |
5,5 |
11,7 |
89,0 |
132F 0028 |
|||||
|
АИР132S4 |
7,5 |
15,75 |
93,5 |
132F 0058 |
ДО 39 |
4 |
|||
Аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46-4,0
Акустические характеристики радиальных вентиляторов серии ВЦ 14-46-4,0
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
4,0 |
750 |
74 |
75 |
79 |
81 |
77 |
73 |
68 |
60 |
82 |
|
1000 |
82 |
83 |
83 |
85 |
81 |
78 |
75 |
68 |
87 |
|
|
1500 |
90 |
92 |
93 |
92 |
94 |
91 |
88 |
75 |
96 |
|
Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46-4,0 в сеть 380 В
