Вентилятор крышный ВКРФ-М-63-РН-3,0/1000/220-380-У1
Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее. Устанавливаются на кровле на стаканы монтажные типа СОМ. Предназначен для перемещения невзрывоопасных газовых сред с максимальной температурой до плюс 80 °С, содержащих твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -40 °С до +45°С.
Вентилятор ВКРФ-М изготавливается с рабочим колесом РН (производство ООО «РВЗ».

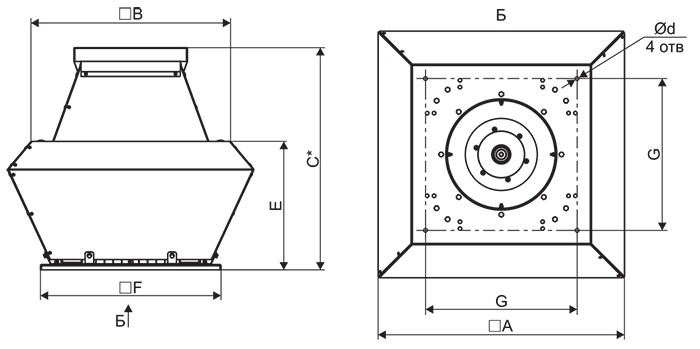

Габаритные и присоединительные размеры
|
№ вентилятора (комплектация колесом) |
Модель |
A |
B |
F |
E |
C |
G |
d |
|
63(РН) |
ВКРФ-М-63-РН-3,0/1000/220-380 |
1223 |
950 |
832 |
706 |
1005 |
755 |
12 |
Технические характеристики
|
Наименование |
Номер кривой |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Общий, дБа |
Масса, кг |
Схема подключения |
|
ВКРФ-М-63-РН-3,0/1000/220-380 |
3 |
3 |
7,4 |
1000 |
80 |
183 |
Схема №5 |

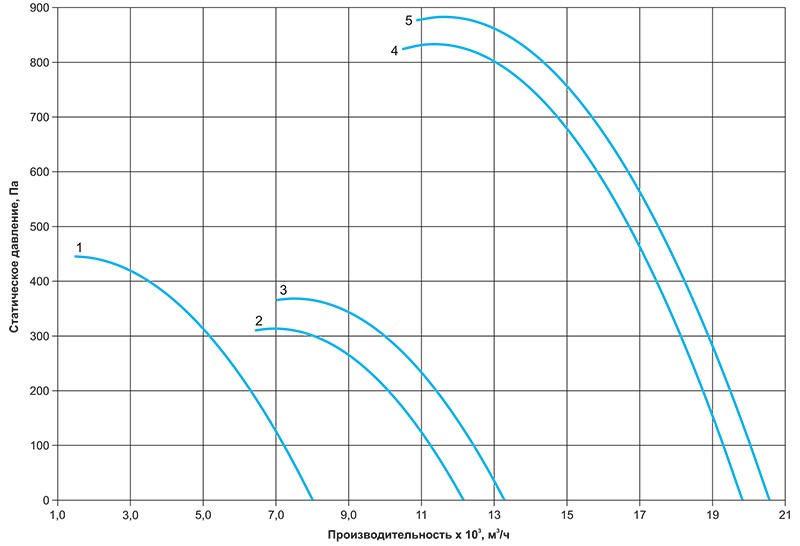

Аэродинамические характеристики

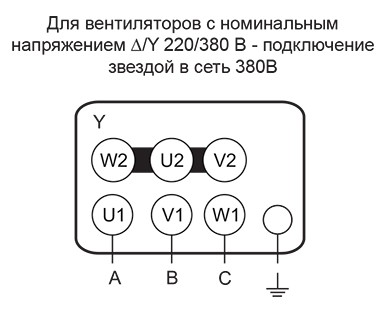

Электрическая схема подключения
