Пластина ОПШ-2к-500*500-200

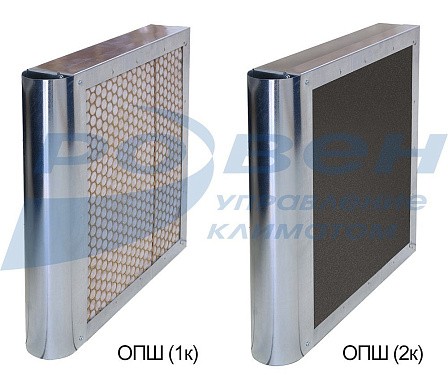

Шумоглушащие пластины второй комплектации (2к) - пластины из минеральной звукопоглощающей плиты, оклееной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

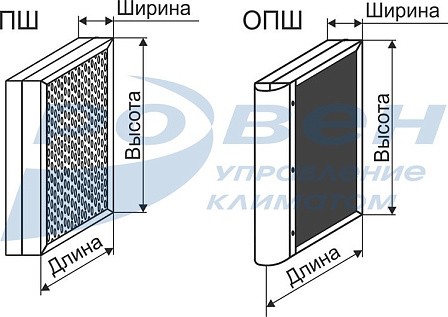

Габаритные и присоединительные размеры (мм)
|
Модель |
L, мм |
C, мм |
r, мм |
H, мм |
|
ОПШ 500*500-200 |
200 |
500 |
100 |
500 |
Снижение уровней звуковой мощности
|
Толщина пластин, мм |
Расстояние между пластинами, мм |
Длина глушителя, мм |
Фактор свободной площади |
Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
200 |
200 |
500 |
50 |
1 |
2 |
10 |
15 |
12 |
10 |
7 |
6 |
|
1 000 |
1,5 |
3 |
12 |
18 |
15 |
12 |
9 |
3 |
|||
|
1 500 |
2 |
5 |
18 |
25 |
20 |
15 |
12 |
11 |
|||
|
2 000 |
3 |
7 |
22 |
32 |
25 |
18 |
14 |
13 |
|||
|
2 500 |
4 |
10 |
26 |
39 |
29 |
21 |
18 |
14 |
|||
|
3 000 |
5 |
12 |
30 |
45 |
33 |
24 |
17 |
15 |
|||
