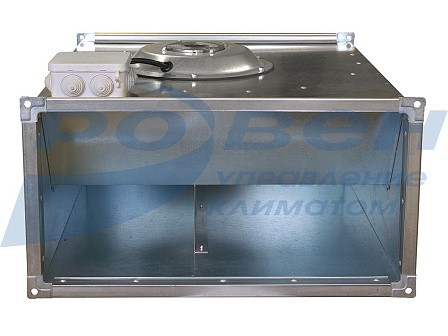

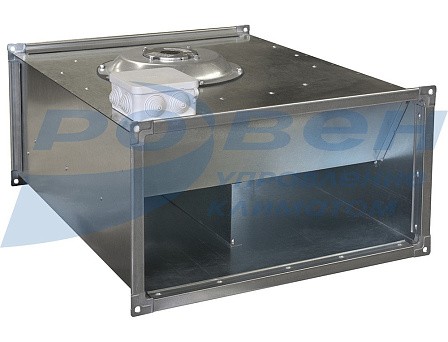

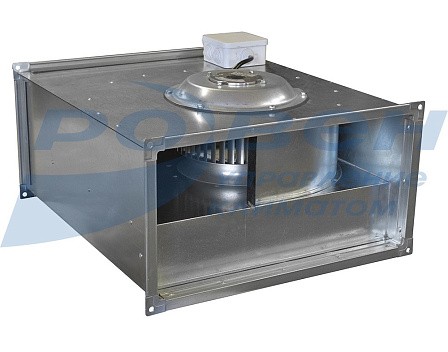

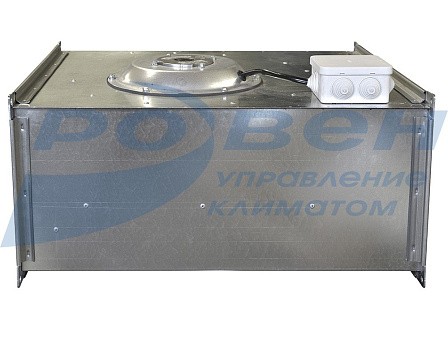

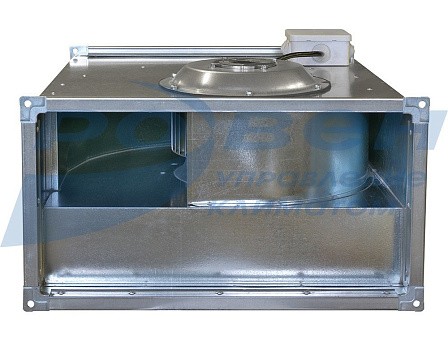

Вентилятор канальный прямоугольный VCP

- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

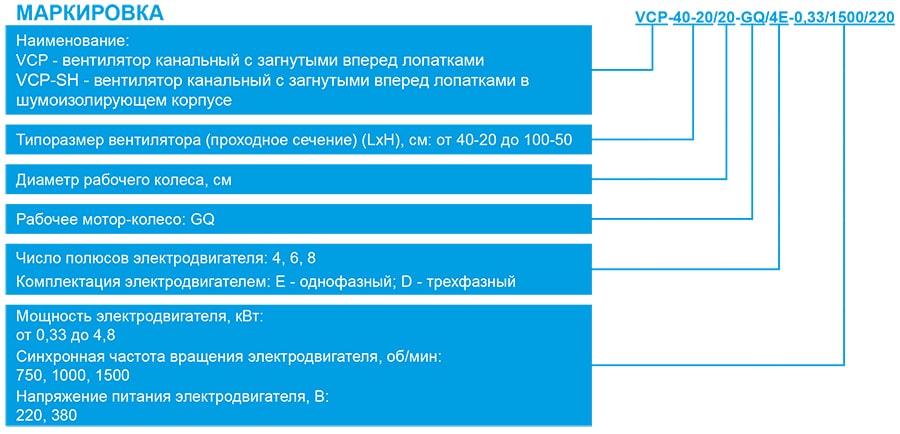

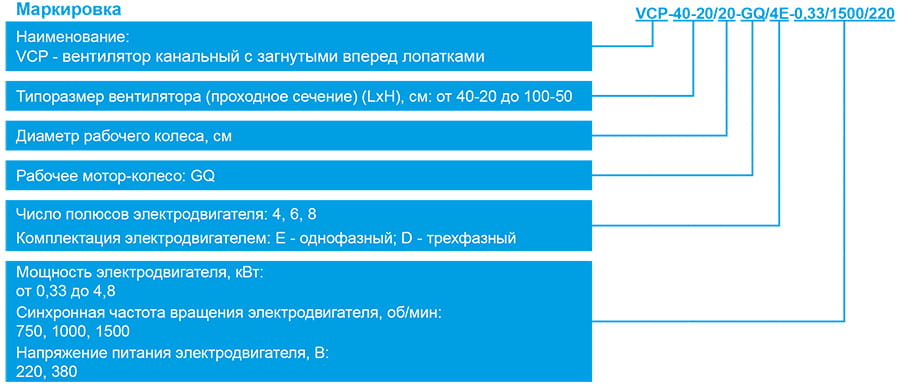

- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ
- Температура перемещаемого воздуха от -30°С до +40°С

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.

Вентиляторы канальные прямоугольные серий VCP, VCP-SH.pdf

920,95 КБ Скачать

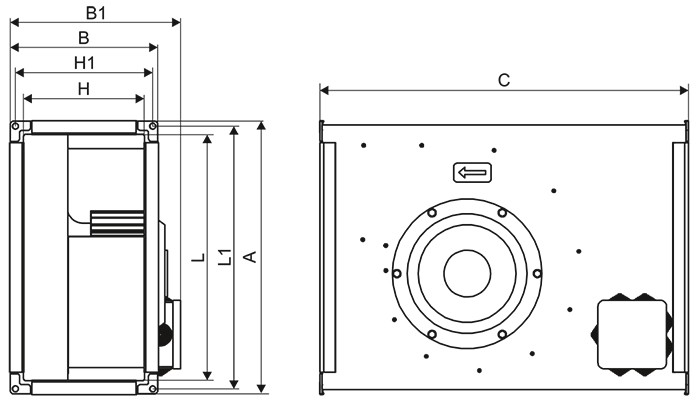

Габаритные и присоединительные размеры (мм)

VCP чертеж.jpg

Модель	L	Н	L1	H1	A	B	B1	C
VCP-40-20	400	200	420	220	440	240	274	590
VCP-50-25	500	250	520	270	540	290	323	618
VCP-50-30	500	300	520	320	540	340	373	642
VCP-60-30	600	300	620	320	640	340	374	662
VCP-60-35	600	350	620	370	640	390	423	722
VCP-70-40	700	400	720	420	740	440	474	867
VCP-80-50	800	500	820	520	840	540	573	957
VCP-100-50	1000	500	1020	520	1040	540	573	1107

Технические характеристики

Модель	Напряжение/ частота, В/50Гц	Число фаз	Потребляемая мощность, кВт	Ток, А	Частота вращения, об/мин	Масса, кг	Регулятор скорости	Схема подключения
VCP-40-20/20-GQ/4Е	220	1	0,33	1,52	1500	13,6	СРМ-500W	Схема №1
VCP-40-20/20-GQ/4D	380	3	0,33	0,63	1500	13,6	GD20-0R7G-4	Схема №3
VCP-50-25/22-GQ/4Е	220	1	0,51	2,3	1500	18,5	СРМ-800W	Схема №1
VCP-50-25/22-GQ/4D	380	3	0,49	0,82	1500	18,5	GD20-0R7G-4	Схема №4
VCP-50-25/22-GQ/6D	380	3	0,3	0,81	1000	19,2	GD20-0R7G-4	Схема №4
VCP-50-30/25-GQ/4Е	220	1	0,9	4,1	1500	24,4	СРМ-1000W	Схема №2
VCP-50-30/25-GQ/4D	380	3	0,87	1,8	1500	24,1	GD20-0R7G-4	Схема №4
VCP-50-30/25-GQ/6Е	220	1	0,32	1,6	1000	24,7	СРМ-500W	Схема №1
VCP-50-30/25-GQ/6D	380	3	0,32	0,81	1000	24,6	GD20-0R7G-4	Схема №4
VCP-60-30/28-GQ/4Е	220	1	1,6	7,3	1500	31,4	-	Схема №2
VCP-60-30/28-GQ/4D	380	3	1,7	3,2	1500	31,4	GD20-1R5G-4	Схема №4
VCP-60-30/28-GQ/6Е	220	1	0,45	2,2	1000	32,2	СРМ-500W	Схема №2
VCP-60-30/28-GQ/6D	380	3	0,45	0,85	1000	32,3	GD20-0R7G-4	Схема №4
VCP-60-35/31-GQ/4E	220	1	2,25	10,0	1500	38,8	-	Схема №2
VCP-60-35/31-GQ/4D	380	3	2,2	4,0	1500	38,5	GD20-1R5G-4	Схема №4
VCP-60-35/31-GQ/6Е	220	1	0,72	3,6	1000	35,3	СРМ-800W	Схема №2
VCP-60-35/31-GQ/6D	380	3	0,78	1,5	1000	34,5	GD20-0R7G-4	Схема №4
VCP-70-40/35-GQ/4D	380	3	3,5	5,9	1500	50,0	GD20-004G-4	Схема №4
VCP-70-40/35-GQ/6D	380	3	1,15	2,3	1000	46,0	GD20-0R7G-4	Схема №4
VCP-80-50/40-GQ/4D	380	3	4,8	8,0	1500	82,0	GD20-004G-4	Схема №4
VCP-80-50/40-GQ/6D	380	3	2,8	4,85	1000	77,0	GD20-2R2G-4	Схема №4
VCP-80-50/40-GQ/8D	380	3	1,7	3,7	750	76,7	GD20-1R5G-4	Схема №4
VCP-100-50/45-GQ/6D	380	3	3,5	6,0	1000	93,7	GD20-004G-4	Схема №4
VCP-100-50/45-GQ/8D	380	3	2,0	4,1	750	93,5	GD20-1R5G-4	Схема №4

Аэродинамические характеристики

Шумовые характеристики канальных вентиляторов

Модель	Зона измерения	Общий, дБА	Уровень звуковой мощности, дБ в октавных полосах частот, Гц
Модель	Зона измерения	Общий, дБА	63	125	250	500	1000	2000	4000	8000
VCP 40-20/20-GQ/4Е	в канал	75	54	66	64	62	56	56	55	49
VCP 40-20/20-GQ/4Е	к окружению	62	38	45	59	55	56	49	46	41
VCP 40-20/20-GQ/4D	в канал	75	55	68	65	60	56	55	53	46
VCP 40-20/20-GQ/4D	к окружению	62	33	41	58	51	49	44	40	33
VCP 50-25/22-GQ/4Е	в канал	78	62	70	67	59	63	64	62	59
VCP 50-25/22-GQ/4Е	к окружению	66	39	50	58	58	55	52	47	50
VCP 50-25/22-GQ/4D	в канал	78	59	68	65	60	63	64	62	58
VCP 50-25/22-GQ/4D	к окружению	66	38	46	53	55	56	52	50	55
VCP 50-25/22-GQ/6D	в канал	66	51	60	56	52	53	53	50	44
VCP 50-25/22-GQ/6D	к окружению	56	34	39	47	46	43	37	33	29
VCP 50-30/25-GQ/4Е	в канал	78	65	73	68	64	67	68	66	62
VCP 50-30/25-GQ/4Е	к окружению	70	38	54	62	58	61	55	51	47
VCP 50-30/25-GQ/4D	в канал	78	65	71	65	63	66	67	66	62
VCP 50-30/25-GQ/4D	к окружению	70	43	52	59	55	58	54	50	48
VCP 50-30/25-GQ/6Е	в канал	68	57	63	59	57	58	59	56	48
VCP 50-30/25-GQ/6Е	к окружению	62,5	44	47	51	46	49	43	39	34
VCP 50-30/25-GQ/6D	в канал	68	53	62	56	56	58	58	56	48
VCP 50-30/25-GQ/6D	к окружению	62,5	44	44	52	54	50	46	44	36
VCP 60-30/28-GQ/4Е	в канал	82	68	79	71	66	70	71	68	69
VCP 60-30/28-GQ/4Е	к окружению	75	40	62	66	60	63	57	51	48
VCP 60-30/28-GQ/4D	в канал	82	70	72	68	66	70	71	67	63
VCP 60-30/28-GQ/4D	к окружению	75	40	55	60	60	57	54	52	47
VCP 60-30/28-GQ/6Е	в канал	61	62	68	65	61	62	62	59	52
VCP 60-30/28-GQ/6Е	к окружению	64	48	52	60	51	52	49	45	38
VCP 60-30/28-GQ/6D	в канал	61	59	62	57	56	58	56	54	46
VCP 60-30/28-GQ/6D	к окружению	64	37	51	52	48	46	42	40	36
VCP 60-35/31-GQ/4E	в канал	87	72	77	68	69	73	72	69	65
VCP 60-35/31-GQ/4E	к окружению	82	49	62	62	60	60	55	52	48
VCP 60-35/31-GQ/4D	в канал	87	72	77	68	69	73	72	69	65
VCP 60-35/31-GQ/4D	к окружению	82	49	62	62	60	60	55	52	48
VCP 60-35/31-GQ/6E	в канал	77	60	62	58	58	59	59	58	51
VCP 60-35/31-GQ/6E	к окружению	68	51	51	52	48	51	46	45	37
VCP 60-35/31-GQ/6D	в канал	77	64	67	58	60	61	60	58	54
VCP 60-35/31-GQ/6D	к окружению	68	43	52	56	53	50	46	45	40
VCP 70-40/35-GQ/4D	в канал	86	79	78	70	70	75	74	71	68
VCP 70-40/35-GQ/4D	к окружению	80	56	65	67	65	68	63	63	59
VCP 70-40/35-REP/4D	в канал	82	70	73	72	76	78	76	74	69
VCP 70-40/35-REP/4D	к окружению	69	53	62	64	62	65	60	60	56
VCP 70-40/35-GQ/6D	в канал	72	67	66	60	63	65	63	61	55
VCP 70-40/35-GQ/6D	к окружению	71	49	57	57	59	55	50	46	41
VCP 80-50/40-GQ/4D	в канал	87	71	75	75	71	76	75	71	67
VCP 80-50/40-GQ/4D	к окружению	85	57	68	69	67	69	64	50	58
VCP 80-50/40-GQ/6D	в канал	78	65	68	65	69	72	71	67	61
VCP 80-50/40-GQ/6D	к окружению	72	49	57	60	62	60	55	51	50
VCP 80-50/40-GQ/8D	в канал	69	65	68	65	69	72	71	67	61
VCP 80-50/40-GQ/8D	к окружению	66	49	57	60	62	60	55	51	50
VCP 100-50/45-GQ/6D	в канал	82	72	69	65	71	72	72	69	65
VCP 100-50/45-GQ/6D	к окружению	75	54	65	61	63	61	58	53	53
VCP 100-50/45-GQ/8D	в канал	73	75	84	75	68	71	69	67	62
VCP 100-50/45-GQ/8D	к окружению	67	66	69	58	52	51	49	47	45
